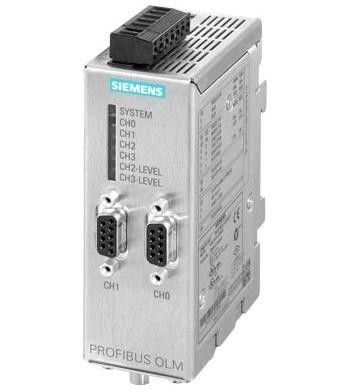

6GK1503-4CB00 Μονάδα Profibus Siemens / OLM / G22 V4.0 Μονάδα οπτικής σύνδεσης

6GK1503-4CB00 Μονάδα Profibus Siemens / OLM / G22 V4.0 Μονάδα οπτικής σύνδεσης

6GK1503-4CB00 Profibus Module Siemens / OLM/G22 V4.0 Optical Link Module
6GK1503-4CB00 Profibus Module Siemens / OLM/G22 V4.0 Optical Link Module 6GK1503-4CB00 Profibus Module Siemens / OLM/G22 V4.0 Optical Link Module 6GK1503-4CB00 Profibus Module Siemens / OLM/G22 V4.0 Optical Link Module 6GK1503-4CB00 Profibus Module Siemens / OLM/G22 V4.0 Optical Link Module

Μεγάλες Εικόνας :  6GK1503-4CB00 Μονάδα Profibus Siemens / OLM / G22 V4.0 Μονάδα οπτικής σύνδεσης Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Γερμανία
Μάρκα: Siemens
Πιστοποίηση: CE
Αριθμό μοντέλου: 6GK1503-4CB00
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 η/υ
Τιμή: consult for best discount

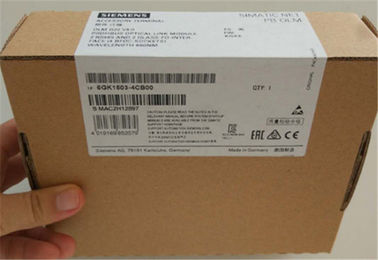

Συσκευασία λεπτομέρειες: Αρχική συσκευασία Siemens
Χρόνος παράδοσης: 2-5 ημέρες
Όροι πληρωμής: T/T, Western Union, Paypal, MoneyGram, L/C
Δυνατότητα προσφοράς: 50 PCS/μήνα
Λεπτομερής Περιγραφή Προϊόντος
εφαρμογή: PROFIBUS OLM/G22 V4.0 τυποποιημένες αποστάσεις: μέχρι 2850 μ
Τύπος τάσης/της τάσης ανεφοδιασμού: DC Κατηγορία IP προστασίας: IP40
Εγγύηση: 12 Μήνες Κατάσταση: νέος και αρχικός
Υψηλό φως:

μονάδα οπτικής σύνδεσης

,

κεντρική μονάδα επεξεργασίας

Siemens 6GK1503-4CB00 PROFIBUS OLM / G22 V4.0 Μονάδα οπτικής σύνδεσης 6GK



Σχέδιο

Τα OLM έχουν ένα συμπαγές μεταλλικό περίβλημα. Είναι κατάλληλο για τοποθέτηση σε τυποποιημένη ράγα ή για τοποθέτηση σε τοίχο με πλάκα συναρμολόγησης.

Η τροφοδοσία ρεύματος 24 V τροφοδοτείται μέσω μπλοκ ακροδεκτών και μπορεί να συνδεθεί περιττή.

Η επαφή σηματοδοσίας επιτρέπει την μεταφορά ενός ψηφιακού σήματος σε συστήματα PLC ή HMI για αξιολόγηση.

Τα OLM μπορούν να συνδυαστούν μεταξύ τους και μεμονωμένοι σταθμοί ή πλήρη ηλεκτρικά τμήματα μπορούν να ενσωματωθούν στο οπτικό δίκτυο PROFIBUS μέσω μιας ηλεκτρικής διεπαφής. Με τα PROFIBUS OLM P22 και OLM G22, δύο ηλεκτρικά τμήματα PROFIBUS μπορούν να συνδεθούν χωριστά το ένα από το άλλο.

Τα OLM είναι διαθέσιμα με μία ή δύο διεπαφές οπτικών ινών με συνδέσεις BFOC για διαφορετικούς τύπους καλωδίων οπτικών ινών:

  • Τα πλαστικά καλώδια οπτικών ινών (980/1000 μm) μπορούν να χρησιμοποιηθούν για απλά μήκη έως και 80 μ. Μπορούν επίσης να συναρμολογηθούν με συνδετήρες καλωδίων BFOC στην περιοχή.
  • Τα καλώδια οπτικών ινών PCF (200/230 μm) μπορούν να χρησιμοποιηθούν για μεμονωμένα μήκη μέχρι 400 m. Προσφέρονται προσυναρμολογημένα με τέσσερα βύσματα BFOC και ένα εργαλείο εισαγωγής.
  • Τα πολύπλευρα καλώδια οπτικών ινών (62,5 / 125 μm), όπως τα καλώδια SIMATIC NET Fiber Optic, μπορούν να χρησιμοποιηθούν σε μεγάλες αποστάσεις μέχρι 3000 m. Πρέπει να παραγγελθούν προ-συναρμολογημένα με 4 βύσματα BFOC ή ως σύστημα FastConnect FO για συναρμολόγηση επί τόπου.
  • Τα καλώδια οπτικών ινών Singlemode (10/125 μm ή ίνες 9/125 μm) μπορούν να χρησιμοποιηθούν για εξαιρετικά μεγάλες αποστάσεις έως 15 km.
Λειτουργία
  • Αυτόματη ανίχνευση όλων των ρυθμών μετάδοσης δεδομένων PROFIBUS 9.6 Kbit / s έως 12 Mbit / s συμπεριλαμβανομένων 45.45 Kbit / s (PROFIBUS PA)
  • Κατασκευή των ακόλουθων τοπολογιών δικτύου: Γραμμή, αστέρι, περιττό δαχτυλίδι
  • Υψηλή διαθεσιμότητα λόγω πλεονασμού μέσων. Η απόσταση μεταξύ δύο OLM στον περιττό δακτύλιο περιορίζεται μόνο από την οπτική περιοχή των μονάδων
  • Διεπαφή RS485 με δυνατότητα τμημάτων (θηλυκός συνδετήρας Sub-D)
  • Απεριόριστη λειτουργία multimaster: Εκτεταμένες λειτουργίες κατακερματισμού για εντοπισμό βλαβών σε τμήματα οπτικών ινών και RS485
  • Γρήγορος εντοπισμός σφαλμάτων:
    • Ένδειξη της κατάστασης της μονάδας μέσω της επαφής πλωτής σηματοδότησης
    • Ελέγξτε την ποιότητα διαδρομής του καλωδίου οπτικών ινών στις λυχνίες LED
    • Έλεγχος ποιότητας διαδρομής καλωδίου οπτικών ινών Έξοδος μέτρησης για οπτικό δέκτη για καταγραφή και αξιοπιστία ελέγχου της εξασθένησης της διαδρομής οπτικών ινών με βολτόμετρο
  • Υψηλό βάθος κλιμάκωσης: Γραμμή και περιττό δαχτυλίδι μέχρι 124 OLM (περιορίζεται μόνο από τους χρόνους παρακολούθησης)

Τεχνικά δεδομένα

Ονομασία τύπου προϊόντος PROFIBUS OLM / G22 V4.0
PROFIBUS OLM / G22 V4.0. Μονάδα οπτικής σύνδεσης με 2 διασυνδέσεις RS485 και 2 καλωδιακά καλώδια οπτικών ινών (4 υποδοχές BFOC) για τυπικές αποστάσεις μέχρι 2850 m. με επαφή σηματοδότησης και έξοδο μέτρησης
Ποσοστό μετάδοσης
Ποσοστό μεταφοράς / με το PROFIBUS 9,6 kbit / s ... 12 Mbit / s
Ποσοστό μεταφοράς / με το PROFIBUS PA 45,45 kbit / s
Διεπαφές
Αριθμός ηλεκτρικών / οπτικών συνδέσεων / για στοιχεία δικτύου ή τερματικό εξοπλισμό / μέγιστο 4
Αριθμός ηλεκτρικών συνδέσεων
● για εξαρτήματα δικτύου ή τερματικό εξοπλισμό 2
● για τη μέτρηση της συσκευής 1
● για επαφή σηματοδότησης 1
● για παροχή ρεύματος 1
● για εφεδρική τροφοδοσία τάσης 1
Τύπος ηλεκτρικής σύνδεσης
● για εξαρτήματα δικτύου ή τερματικό εξοπλισμό Υποδοχή Sub-D 9 ακίδων
● για τη μέτρηση της συσκευής 2-πολικό μπλοκ ακροδεκτών
● για επαφή τροφοδοσίας και σηματοδοσίας 5-πολικό μπλοκ ακροδεκτών
Αριθμός οπτικών διεπαφών / για καλώδιο οπτικών ινών 2
Σχεδιασμός της οπτικής διεπαφής / για καλώδιο οπτικών ινών Θύρα BFOC
Οπτικά δεδομένα
Αναλογία απόσβεσης / ζεύξης μετάδοσης FOC
● για γυαλί FOC με 50/125 μm / στα 3 dB / km / maximum 10 dB
● για γυαλί FOC με 62,5 / 125 μm / στα 3,5 dB / km / maximum 12 dB
καθυστέρηση διάδοσης [bit] 6.5 bit
Δυνατότητα σύνδεσης οπτικής ισχύος σε σχέση με 1 mW
● για γυαλί FOC με 50/125 μm / στα 3 dB / km -16 dB
● για γυαλί FOC με 62,5 / 125 μm / στα 3,5 dB / km -13 dB
Οπτική ευαισθησία που σχετίζεται με 1 mW
● για γυαλί FOC με 50/125 μm / στα 3 dB / km -28 dB
● για γυαλί FOC με 62,5 / 125 μm / στα 3,5 dB / km -28 dB
ΜΗΚΟΣ ΚΥΜΑΤΟΣ
● για γυαλί FOC με 50/125 μm / συμβατό με διεπαφή / στα 3 dB / km 860 nm
● για γυαλί FOC με 62,5 / 125 μm / συμβατό με διεπαφή / στα 3,5 dB / km 860 nm
Μέγεθος σύρματος
● για γυαλί FOC με 50/125 μm / στα 3 dB / km / maximum 3 χλμ
● για γυαλί FOC με 62,5 / 125 μm / στα 3,5 dB / km / maximum 3 χλμ
Είσοδοι / έξοδοι σήματος
Τάση λειτουργίας / επαφών σηματοδότησης / σε DC / Ονομαστική τιμή 24 V
Λειτουργικό ρεύμα / των επαφών σηματοδότησης / στο DC / μέγιστο 0,1 Α
Τάση τροφοδοσίας, κατανάλωση ρεύματος, απώλεια ισχύος
Τύπος τάσης / τάσης τροφοδοσίας DC
Τάση τροφοδοσίας / σε DC / ονομαστική τιμή 24 V
Τάση τροφοδοσίας / DC 18,8 ... 28,8 V
Εξάρτημα προϊόντος / τήξη στην είσοδο τροφοδοσίας Ναί
Κατανάλωση ρεύματος / σε DC / σε 24 V / μέγιστο 0,2 Α
Επιτρεπόμενες συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος
● κατά τη διάρκεια της λειτουργίας 0 ... 60 ° C
● κατά την αποθήκευση -40 ... +70 ° C
● κατά τη μεταφορά -40 ... +70 ° C
Σχετική υγρασία / στους 25 ° C / χωρίς συμπύκνωση / κατά τη λειτουργία / μέγιστη 95%
Κατηγορία προστασίας IP IP40

Εύρος υπηρεσιών:

το SIEMENS S7-400 PLC, το SIEMENS S7-1200 PLC, το SIEMENS S7-200 SIEMENS PLC, το SIEMENS S7-300, το SIEMENS S7-400, το SIEMENS ET200, το SIEMENS HMI, το SIEMENS TOUCH PANEL, το SIEMENS TDC, το SIEMENS 6ES5, το SIEMENS 6ES7 , SIEMENS 6DD, ελεγκτής SIEMENS, SIEMENS CNC
S5-100U, 115U, 155U PLC
SIMATIC S7-200, SIMATIC S7-300, SIMATIC S7-400
SIEMENS LOGO, SIEMENS PG, SIMATIC HMI, SIEMENS Wincc
SIEMENS ET200M, SIEMENS ET200S, SIEMENS Profibus
MicroMaster 420, MicroMaster 430, MicroMaster 440, SIEMENS VFD
, SIEMENS SINAMICS, SIEMENS G110, SIEMENS G120, κινητήρας SIEMENS
