| Ηλεκτρική ενέργεια TypeE: | ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ | πόλος: | πόλος 3 |
|---|---|---|---|
| σειρά δύναμης: | Μέχρι 250 KW | συχνότητας: | 50/60 Hz |
| εφαρμογή: | Έλεγχος μηχανών | Έκπτωση ή όχι: | Ναί |
| Υψηλό φως: | επαφή κινητήρα siemens,ηλεκτρικοί διακόπτες Siemens |
||

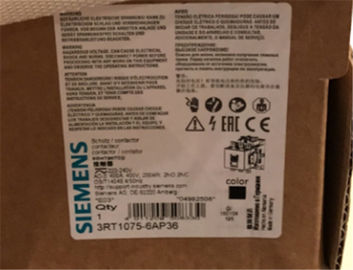

Siemens 3RT1075-6AP36 Ηλεκτρικοί επαφείς εναλλασσόμενου ρεύματος Επαφείς ισχύος Επαγωγέας DC
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Εκδοχή | Μέγεθος | Αξιολόγηση τριφασικών κινητήρων στα 50 Hz και 400 V | Μέθοδος σύνδεσης | Τύπος | |
|---|---|---|---|---|---|
Βιδωτά τερματικά | Τερματικά τύπου ελατηρίου | ||||
kW | |||||
| Επαφείς ισχύος για τη μεταγωγή κινητήρων | |||||
| Λειτουργία AC | |||||
| Βασική μονάδα | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-. |
| ✓ | ✓ | 3RT201 .- .. Ρ04-3ΜΑ0 | ||
| Βασική μονάδα | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .- |
| ✓ | ✓ | 3RT202 .- | ||
| ✓ | ✓ | 3RT202 .- CL24-3MA0 | ||
| Βασική μονάδα | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .- |
| ✓ | - | 3RT203.-1Α.04 | ||
| ✓ | ✓ | 3RT203 .- CL24-3MA0 | ||
| Βασική μονάδα | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .- |
| ✓ | - | 3RT204.-1Α.04 | ||
| ✓ | - | 3RT204.-1CL24-3MAO | ||
| DC λειτουργία | |||||
| Βασική μονάδα | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. Β4. |
| ✓ | ✓ | 3RT201 .- FB4. | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201.- BB4.-0CC0 | ||
| Βασική μονάδα | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .- Β.40 |
| ✓ | ✓ | 3RT202 .- FB40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202.- BB40-0CC0 | ||
| DC λειτουργία για άμεσο έλεγχο μέσω PLC (ρελέ ζεύξης) | |||||
| Βασική μονάδα | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. Β4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202.- KB40 |
| S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203, KB40 | |
| S3 | 37 και 45 | ✓ | ✓ | 3RT204 .- KB40 | |
| Λειτουργία AC / DC (50/60 Hz AC και DC) | |||||
| Βασική μονάδα με ενσωματωμένο κύκλωμα πηνίου | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .- Ν.30 |
| Βασική μονάδα με ενσωματωμένο κύκλωμα πηνίου | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .- Ν.30 |
| ✓ | - | 3RT203.-1Ν.34 | ||
| ✓ | ✓ | 3RT203 .- ΝΒ34-3ΜΑ0 | ||
| ✓ | ✓ | 3RT203.- NB30-0CC0 | ||
| Βασική μονάδα με ενσωματωμένο κύκλωμα πηνίου | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .- Ν.30 |
| ✓ | - | 3RT204.-1Ν.34 | ||
| ✓ | ✓ | 3RT204 .- ΝΒ34-3ΜΑ0 | ||
| ✓ | ✓ | 3RT204 .- NB30-0CC0 | ||
| Βασική μονάδα με συμβατικό μηχανισμό λειτουργίας | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..- Α.36 |
Βασική μονάδα με μηχανισμό λειτουργίας στερεάς κατάστασης Με δυνατότητα ελέγχου μέσω ξεχωριστής εισόδου σήματος ελέγχου 24 V DC | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..- S.36 |
| ✓ 1) | ✓ | 3RT10 ..- Ν.36 | ||
| ✓ 1) | - | 3RT10 ..- P.35 | ||
Εφαρμογές επαφών 3RT, μεγέθη S00 έως S12
Η γκάμα ισχύος μας:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (βοηθητικοί διακόπτες)
| Διακόπτης ισχύος AC-3 400 A, 200 kW / 400 V AC (50-60 Hz) / λειτουργία DC 220-240 V UC Βοηθητικές επαφές 2 NO + 2 NC 3 πόλων, μέγεθος S12 | ||
| Μάρκα προϊόντος | SIRIUS | |
| Ονομασία προϊόντος | Διακόπτης ισχύος | |
| Ονομασία τύπου προϊόντος | 3RT1 | |
| Γενικά τεχνικά δεδομένα | ||
| Μέγεθος του επαφέα | S12 | |
| Παράταση προϊόντος | ||
| ● λειτουργική μονάδα επικοινωνίας | Οχι | |
| ● Βοηθητικός διακόπτης | Ναί | |
| Αντοχή τάσης υπερτάσεων | ||
| ● της ονομαστικής τιμής του κυκλώματος | 8 kV | |
| ● της ονομαστικής τιμής βοηθητικού κυκλώματος | 6 kV | |
| μέγιστη επιτρεπτή τάση για ασφαλή απομόνωση | ||
| ● μεταξύ του πηνίου και των κύριων επαφών, σύμφωνα με το EN 60947-1 | 690 V | |
| Κατηγορία προστασίας IP | ||
| ● στο μπροστινό μέρος | IP00; IP20 στο μπροστινό μέρος με ακροδέκτη κάλυψης / κουτιού | |
| ● του τερματικού | IP00 | |
| Αντοχή σε κρούση σε ορθογώνια ώθηση | ||
| ● στο AC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● στο DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Αντοχή σε κρούση με ημιτονοειδή παλμό | ||
| ● στο AC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● στο DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Διάρκεια μηχανικής λειτουργίας (κύκλοι μεταγωγής) | ||
| ● του τυπικού ρελέ | 10 000 000 | |
| ● του επαφέα με πρόσθετο μπλοκ βοηθητικού διακόπτη συμβατού με ηλεκτρονικά εξαρτήματα | 5 000 000 | |
| ● του επαφέα με πρόσθετο βοηθητικό μπλοκ διακόπτη τυπικό | 10 000 000 | |
| Κωδικός αναφοράς acc. σύμφωνα με το DIN 40719, σύμφωνα με το πρότυπο IEC 204-2. σε IEC 750 | κ | |
| Κωδικός αναφοράς acc. σύμφωνα με το DIN EN 81346-2 | Q | |
| Περιβαλλοντικές συνθήκες | ||
| Υψόμετρο εγκατάστασης σε ύψος πάνω από τη στάθμη της θάλασσας | ||
| ● μέγιστο | 2 000 m | |
| Θερμοκρασία περιβάλλοντος | ||
| ● κατά τη διάρκεια της λειτουργίας | -25 ... +60 ° C | |
| ● κατά την αποθήκευση | -55 ... +80 ° C | |
| Κύριο κύκλωμα | ||
| Αριθμός πόλων για κύριο κύκλωμα ρεύματος | 3 | |
| Αριθμός επαφών NO για κύριες επαφές | 3 | |
| Τάση λειτουργίας | ||
| ● σε μέγιστη τιμή AC-3 | 1 000 V | |
| Λειτουργικό ρεύμα | ||
| ● στο AC-1 στα 400 V | ||
| - σε ονομαστική τιμή θερμοκρασίας περιβάλλοντος 40 ° C | 430 Α | |
| ● στο AC-1 | ||
| - μέχρι 690 V σε ονομαστική τιμή θερμοκρασίας περιβάλλοντος 40 ° C | 430 Α | |
| - έως 690 V σε θερμοκρασία περιβάλλοντος 60 ° C ονομαστική τιμή | 400 Α | |
| - έως 1000 V σε θερμοκρασία περιβάλλοντος 40 ° C ονομαστική τιμή | 200 Α | |
| - μέχρι 1000 V σε θερμοκρασία περιβάλλοντος 60 ° C ονομαστική τιμή | 200 Α | |
| ● στο AC-2 με ονομαστική τιμή 400 V | 400 Α | |
| ● στο AC-3 | ||
| - με ονομαστική τιμή 400 V | 400 Α | |
| - με ονομαστική τιμή 500 V | 400 Α | |
| - με ονομαστική τιμή 690 V | 400 Α | |
| - σε ονομαστική τιμή 1000 V | 180 Α | |
| ● στο AC-4 με ονομαστική τιμή 400 V | 350 Α | |
