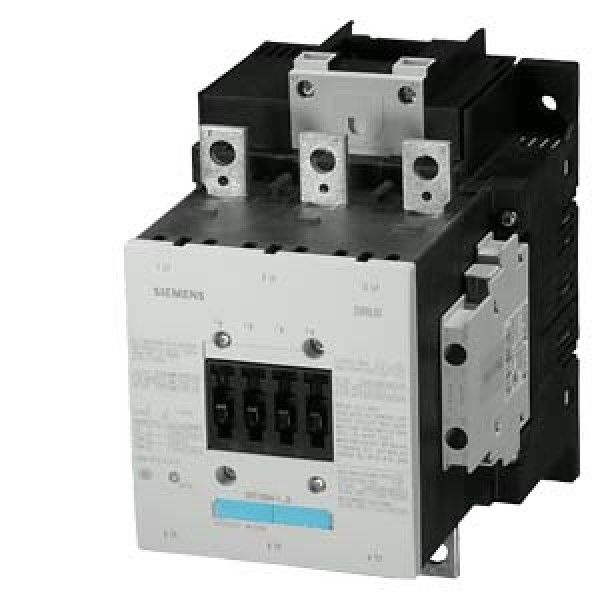

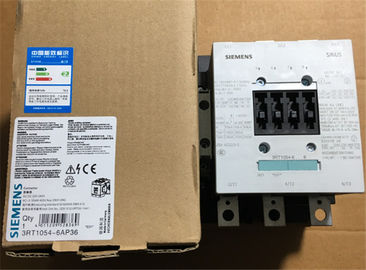

Siemens 3RT1056-6AF36 Έως 250KW ηλεκτρικοί επαφείς 185Α Διακόπτης ισχύος για την εναλλαγή κινητήρα
Διακόπτης ισχύος AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / λειτουργία DC 110-127 V UC Βοηθητικές επαφές 2 NO + 2 NC 3 πόλων, μέγεθος S6
Εφαρμογή:
Οι επαφές 3RT πληρούν τις απαιτήσεις για την περιβαλλοντική κατηγορία Α.
Σημείωση:
Όταν οι επαφείς χρησιμοποιούνται σε περιβάλλον με μετατροπείς συχνότητας, πρέπει να τηρούνται οι σημειώσεις διαμόρφωσης στο εγχειρίδιο "Επαφείς / Συναρμολογητές SIRIUS - SIRIUS 3RT"
Ανατρέξτε στα εγχειρίδια για λεπτομέρειες σχετικά με την προστασία από βραχυκύκλωμα των επαφών με ρελέ υπερφόρτωσης
Οι οδηγοί επιλογής διατίθενται για την ασφαλή συναρμολόγηση των τροφοδοτικών μοτέρ που αποτελείται από ένα προστατευτικό εκκίνησης κινητήρα 3RV2 και έναν επαγωγέα 3RT2,
Για τη διαστασιολόγηση των τροφοδότες φορτίου,
3RT2
3R2 ρελέ θερμικής υπερφόρτωσης ή 3RB3 ηλεκτρονόμοι υπερφόρτισης μπορούν να τοποθετηθούν στους επαγωγείς 3RT2 για προστασία από υπερφόρτωση.
3RT1
Για τους αντιστάτες 3RT1 μπορούν να τοποθετηθούν ηλεκτρονικοί διακόπτες υπερφόρτισης 3RB2 για προστασία από υπερφόρτωση.
Τα ρελέ παρακολούθησης 3RR2 μπορούν να τοποθετηθούν στις επαφές 3RT2 για παρακολούθηση και μέτρηση στην εφαρμογή.
Η ονομαστική τιμή (σε kW) αναφέρεται στην ισχύ εξόδου στον άξονα του κινητήρα (σύμφωνα με την πινακίδα αναγνώρισης).
Οι προδιαγραφές ονομαστικής ισχύος των επαφών σε kW (σύμφωνα με το πρότυπο IEC 60947-4-1, πίνακας G) είναι τιμές καθοδήγησης για τυποποιημένους 4-πόλους κινητήρες σε 50 Hz AC και καθορισμένη τάση (π.χ. 400 V AC). Κατά την επιλογή των μονάδων, πρέπει να λαμβάνονται υπόψη τα πραγματικά δεδομένα εκκίνησης και ονομαστικής τιμής του κινητήρα που πρέπει να τεθεί σε λειτουργία. Το ρεύμα του κινητήρα, η διάταξη προστασίας κινητήρα και το επιτρεπτό ρεύμα ρελέ, στην κατηγορία χρήσης πρέπει να ευθυγραμμιστούν μεταξύ τους
Επαγωγείς 3RT, μεγέθη S00 έως S12
Η γκάμα ισχύος μας:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (βοηθητικοί διακόπτες)
| Μάρκα προϊόντος | SIRIUS | |
| Ονομασία προϊόντος | Διακόπτης ισχύος | |
| Ονομασία τύπου προϊόντος | 3RT1 | |
| Γενικά τεχνικά δεδομένα | ||
| Μέγεθος του επαφέα | S6 | |
| Παράταση προϊόντος | ||
| ● λειτουργική μονάδα επικοινωνίας | Οχι | |
| ● Βοηθητικός διακόπτης | Ναί | |
| Αντοχή τάσης υπερτάσεων | ||
| ● της ονομαστικής τιμής του κυκλώματος | 8 kV | |
| ● της ονομαστικής τιμής βοηθητικού κυκλώματος | 6 kV | |
| μέγιστη επιτρεπτή τάση για ασφαλή απομόνωση | ||
| ● μεταξύ του πηνίου και των κύριων επαφών, σύμφωνα με το EN 60947-1 | 690 V | |
| Κατηγορία προστασίας IP | ||
| ● στο μπροστινό μέρος | IP00; IP20 στο μπροστινό μέρος με ακροδέκτη κάλυψης / κουτιού | |
| ● του τερματικού | IP00 | |
| Αντοχή σε κρούση σε ορθογώνια ώθηση | ||
| ● στο AC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● στο DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Αντοχή σε κρούση με ημιτονοειδή παλμό | ||
| ● στο AC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● στο DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Διάρκεια μηχανικής λειτουργίας (κύκλοι μεταγωγής) | ||
| ● του τυπικού ρελέ | 10 000 000 | |
| ● του επαφέα με πρόσθετο μπλοκ βοηθητικού διακόπτη συμβατού με ηλεκτρονικά εξαρτήματα | 5 000 000 | |
| ● του επαφέα με πρόσθετο βοηθητικό μπλοκ διακόπτη τυπικό | 10 000 000 | |
| Κωδικός αναφοράς acc. σύμφωνα με το DIN 40719, σύμφωνα με το πρότυπο IEC 204-2. σε IEC 750 | κ | |
| Κωδικός αναφοράς acc. σύμφωνα με το DIN EN 81346-2 | Q | |
| Περιβαλλοντικές συνθήκες | ||
| Υψόμετρο εγκατάστασης σε ύψος πάνω από τη στάθμη της θάλασσας | ||
| ● μέγιστο | 2 000 m | |
| Θερμοκρασία περιβάλλοντος | ||
| ● κατά τη διάρκεια της λειτουργίας | -25 ... +60 ° C | |
| ● κατά την αποθήκευση | -55 ... +80 ° C | |
| Κύριο κύκλωμα | ||
| Αριθμός πόλων για κύριο κύκλωμα ρεύματος | 3 | |
| Αριθμός επαφών NO για κύριες επαφές | 3 | |
| Τάση λειτουργίας | ||
| ● σε μέγιστη τιμή AC-3 | 1 000 V | |
| Λειτουργικό ρεύμα | ||
| ● στο AC-1 στα 400 V | ||
| - σε ονομαστική τιμή θερμοκρασίας περιβάλλοντος 40 ° C | 215 Α | |
| ● στο AC-1 | ||
| - μέχρι 690 V σε ονομαστική τιμή θερμοκρασίας περιβάλλοντος 40 ° C | 215 Α | |
| - έως 690 V σε θερμοκρασία περιβάλλοντος 60 ° C ονομαστική τιμή | 185 Α | |
| - έως 1000 V σε θερμοκρασία περιβάλλοντος 40 ° C ονομαστική τιμή | 100 Α | |
| - μέχρι 1000 V σε θερμοκρασία περιβάλλοντος 60 ° C ονομαστική τιμή | 100 Α | |
| ● στο AC-2 με ονομαστική τιμή 400 V | 185 Α | |
| ● στο AC-3 | ||
| - με ονομαστική τιμή 400 V | 185 Α | |
| - με ονομαστική τιμή 500 V | 185 Α | |
| - με ονομαστική τιμή 690 V | 170 Α | |
| - σε ονομαστική τιμή 1000 V | 65 Α | |
| ● στο AC-4 με ονομαστική τιμή 400 V | 160 Α | |
| Διασυνδεδεμένη διατομή αγωγού στο κύριο κύκλωμα στο AC-1 | ||
| ● στους 60 ° C ελάχιστο επιτρεπτό | 95 mm2 | |
| ● στους 40 ° C ελάχιστο επιτρεπτό | 95 mm2 | |
| Το ρεύμα λειτουργίας για περίπου. 200000 κύκλοι λειτουργίας στο AC-4 | ||
| ● σε ονομαστική τιμή 400 V | 81 Α | |
| ● σε ονομαστική τιμή 690 V | 65 Α | |
| Λειτουργικό ρεύμα | ||
| ● σε 1 διαδρομή ρεύματος στο DC-1 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 18 Α | |
| - με ονομαστική τιμή 220 V | 3.4 Α | |
| - σε ονομαστική τιμή 440 V | 0,8 Α | |
| - με ονομαστική τιμή 600 V | 0,5 Α | |
| ● με 2 διαδρομές ρεύματος σε σειρά σε DC-1 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 160 Α | |
| - με ονομαστική τιμή 220 V | 20 Α | |
| - σε ονομαστική τιμή 440 V | 3.2 Α | |
| - με ονομαστική τιμή 600 V | 1.6 Α | |
| ● με 3 διαδρομές ρεύματος σε σειρά στο DC-1 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 160 Α | |
| - με ονομαστική τιμή 220 V | 160 Α | |
| - σε ονομαστική τιμή 440 V | 11.5 Α | |
| - με ονομαστική τιμή 600 V | 4 Α | |
| Λειτουργικό ρεύμα | ||
| ● σε 1 διαδρομή ρεύματος στο DC-3 στο DC-5 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 2.5 Α | |
| - με ονομαστική τιμή 220 V | 0,6 Α | |
| - σε ονομαστική τιμή 440 V | 0,17 Α | |
| - με ονομαστική τιμή 600 V | 0,12 Α | |
| ● με 2 διαδρομές ρεύματος σε σειρά σε DC-3 στο DC-5 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 160 Α | |
| - με ονομαστική τιμή 220 V | 2.5 Α | |
| - σε ονομαστική τιμή 440 V | 0,65 Α | |
| - με ονομαστική τιμή 600 V | 0,37 Α | |
| ● με 3 διαδρομές ρεύματος σε σειρά σε DC-3 στο DC-5 | ||
| - σε ονομαστική τιμή 24 V | 160 Α | |
| - σε ονομαστική τιμή 110 V | 160 Α | |
| - με ονομαστική τιμή 220 V | 160 Α | |
| - σε ονομαστική τιμή 440 V | 1,4 Α | |
| - με ονομαστική τιμή 600 V | 0,75 Α | |
| Λειτουργική ισχύς | ||
| ● στο AC-1 | ||
| - στα 230 V σε ονομαστική τιμή 60 ° C | 70 kW | |
| - με ονομαστική τιμή 400 V | 121 kW | |
| - στα 400 V σε ονομαστική τιμή 60 ° C | 121 kW | |
| - με ονομαστική τιμή 690 V | 210 kW | |
| - στα 690 V σε ονομαστική τιμή 60 ° C | 210 kW | |
| - στα 1000 V σε ονομαστική τιμή 60 ° C | 165 kW | |
| ● στο AC-2 με ονομαστική τιμή 400 V | 90 kW | |
| ● στο AC-3 | ||
| - με ονομαστική τιμή 230 V | 61 kW | |
| - με ονομαστική τιμή 400 V | 90 kW | |
| - με ονομαστική τιμή 500 V | 132 kW | |
| - με ονομαστική τιμή 690 V | 160 kW | |
| - σε ονομαστική τιμή 1000 V | 90 kW | |
| Ισχύς λειτουργίας για περίπου. 200000 κύκλοι λειτουργίας στο AC-4 | ||
| ● σε ονομαστική τιμή 400 V | 45 kW | |
| ● σε ονομαστική τιμή 690 V | 65 kW | |
| Θερμικό βραχυχρόνιο ρεύμα περιορισμένο σε 10 s | 1 480 Α | |
| Απώλεια ισχύος [W] στο AC-3 στα 400 V για ονομαστική τιμή του ρεύματος λειτουργίας ανά αγωγό | 13 W | |
| Συχνότητα μεταγωγής χωρίς φορτίο | ||
| ● στο AC | 2 000 1 / h | |
| ● στο DC | 2 000 1 / h | |
| Συχνότητα λειτουργίας | ||
| ● στο μέγιστο AC-1 | 800 1 / h | |
| ● στη μέγιστη τιμή AC-2 | 300 1 / h | |
| ● στη μέγιστη τιμή AC-3 | 750 1 / h | |
| ● στο μέγιστο AC-4 | 130 1 / h | |
| Κύκλωμα ελέγχου / Έλεγχος | ||
| Τύπος τάσης της τάσης τροφοδοσίας ελέγχου | AC DC | |
| Ελέγξτε την τάση τροφοδοσίας στο AC | ||
| ● σε ονομαστική τιμή 50 Hz | 110 ... 127 V | |
| ● σε ονομαστική τιμή 60 Hz | 110 ... 127 V | |
| Ελέγξτε την τάση τροφοδοσίας στο DC | ||
| ● ονομαστική τιμή | 110 ... 127 V | |
| Ονομαστική τάση τροφοδοσίας τάσης τροφοδοσίας ονομαστικής τιμής μαγνητικού πηνίου σε DC | ||
| ● αρχική τιμή | 0.8 | |
| ● Τιμή πλήρους κλίμακας | 1.1 | |
| Ονομαστική τάση τροφοδοσίας τάσης τροφοδοσίας ονομαστικής τιμής μαγνητικού πηνίου σε AC | ||
| ● στα 50 Hz | 0.8 ... 1.1 | |
| ● στα 60 Hz | 0.8 ... 1.1 | |
| Σχεδιασμός του καταστολέα υπερτάσεων | με βαρίστορ | |
| Εμφανής ισχύς ανάληψης μαγνητικού πηνίου στο AC | ||
| ● στα 50 Hz | 300 V · A | |
