Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| εφαρμογή: | Βιομηχανική επικοινωνία | Σειρά παραγωγής: | Επικοινωνία CP 443-1 Simatic S7-400 |
|---|---|---|---|
| Ρυθμός μεταφοράς: | 10/100 MBIT/s στη 1$η διεπαφή | Αριθμός διεπαφών: | 2 |
| Τύπος ηλεκτρικής σύνδεσης: | RJ45 λιμένας | Εγγύηση: | 12 Μήνες |
| Επισημαίνω: | simatic wincc comfort,κεντρική μονάδα επεξεργασίας |
||

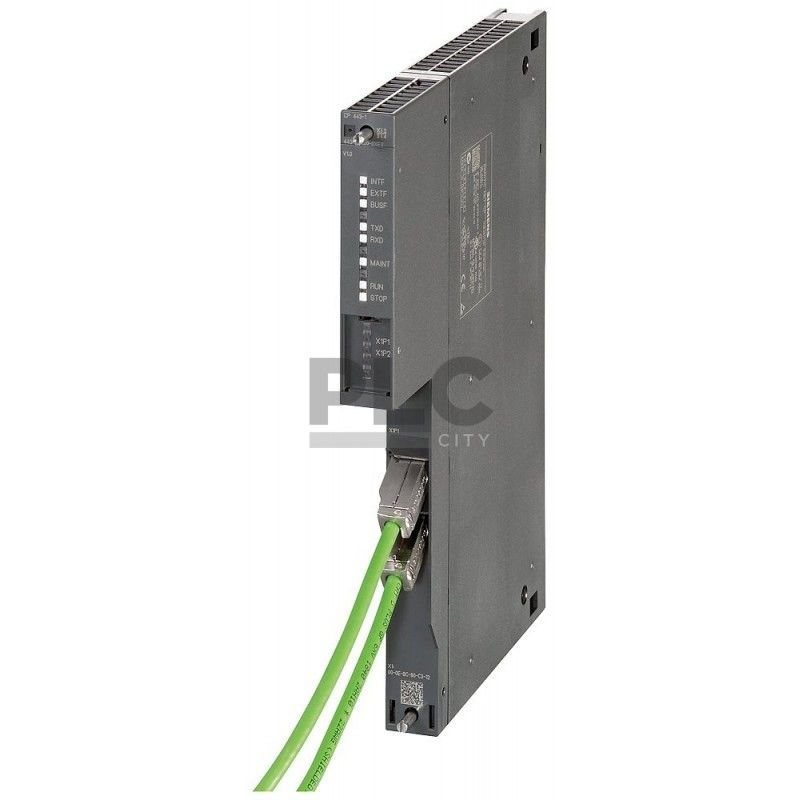

CP 6GK7443-1EX30-0XE0 Επεξεργαστής επικοινωνιών για προϊόντα βιομηχανικής αυτοματισμού SIMATIC S7-400
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Επεξεργαστής επικοινωνιών για τη σύνδεση δικτύων SIMATIC S7-400 με βιομηχανικά δίκτυα Ethernet, επίσης ως ελεγκτή PROFINET IO ή σε συστήματα SIMATIC H.
Το CP υποστηρίζει:
Ο επεξεργαστής επικοινωνιών μπορεί επίσης να χρησιμοποιηθεί για περιττή επικοινωνία S7 σε συστήματα SIMATIC H και για εφαρμογές ασφαλούς αποτυχίας (PROFIsafe) σε σύνδεση με CPU S7-400 F.
Οφέλη
Το CP 443-1 προσφέρει επιλογές επικοινωνίας με
| Ονομασία τύπου προϊόντος | CP 443-1 | |
| Επεξεργαστής επικοινωνιών CP 443-1; 2x 10/100 Mbit / s (διακόπτης IE). Θύρες RJ45. ISO; TCP. UDP; Ελεγκτής PROFINET IO. Επικοινωνία S7; Ανοικτή επικοινωνία (ΑΠΟΣΤΟΛΗ / ΠΑΡΑΛΑΒΗ); S7 routing; Διαμόρφωση IP μέσω DHCP / Block. Λίστα ελέγχου πρόσβασης IP Συγχρονισμός χρόνου εκτεταμένη διάγνωση ιστού. Γρήγορη εκκίνηση. Υποστήριξη για το PROFIenergy. | ||
| Ποσοστό μετάδοσης | ||
| Ποσοστό μεταφοράς | ||
| ● στην πρώτη διεπαφή | 10 ... 100 Mbit / s | |
| Διεπαφές | ||
| Αριθμός διασυνδέσεων / προσαρμογ. στο βιομηχανικό δίκτυο Ethernet | 2 | |
| Αριθμός ηλεκτρικών συνδέσεων | ||
| ● στην 1η διασύνδεση / προσαρμογή στο βιομηχανικό δίκτυο Ethernet | 2 | |
| Τύπος ηλεκτρικής σύνδεσης | ||
| ● στην 1η διασύνδεση / προσαρμογή στο βιομηχανικό δίκτυο Ethernet | Θύρα RJ45 | |
| σχεδιασμός του αφαιρούμενου αποθηκευτικού χώρου / C-PLUG | Οχι | |
| Τάση τροφοδοσίας, κατανάλωση ρεύματος, απώλεια ισχύος | ||
| Τύπος τάσης / τάσης τροφοδοσίας | DC | |
| Τάση τροφοδοσίας / 1 / από το δίαυλο backplane | 5 V | |
| Σχετική συμμετρική ανοχή / σε DC | ||
| ● στα 5 V | 5% | |
| Κατανάλωση ρεύματος | ||
| ● από το δίαυλο backplane / στο DC / στα 5 V / τυπικό | 1,4 Α | |
| Απώλεια ισχύος [W] | 7.25 W | |
| Επιτρεπόμενες συνθήκες περιβάλλοντος | ||
| Θερμοκρασία περιβάλλοντος | ||
| ● κατά τη διάρκεια της λειτουργίας | 0 ... 60 ° C | |
| ● κατά την αποθήκευση | -40 ... +70 ° C | |
| ● κατά τη μεταφορά | -40 ... +70 ° C | |
| Σχετική υγρασία / στους 25 ° C / χωρίς συμπύκνωση / κατά τη λειτουργία / μέγιστη | 95% | |
| Κατηγορία προστασίας IP | IP20 | |
| Σχεδιασμός, διαστάσεις και βάρος | ||
| Μορφή μονάδας | Συμπαγής μονάδα S7-400 ενιαίου πλάτους | |
| Πλάτος | 25 mm | |
| Υψος | 290 mm | |
| Βάθος | 210 mm | |
| Καθαρό βάρος | 0,7 kg | |
| Ιδιότητες προϊόντος, λειτουργίες, εξαρτήματα / γενικά | ||
| Αριθμός μονάδων | ||
| ● ανά CPU / μέγιστο | 14 | |
| ● Σημείωση | Μέγιστη. 4 ως PN IO ctrl. | |
| Δεδομένα απόδοσης / ανοικτή επικοινωνία | ||
| Αριθμός πιθανών συνδέσεων / για ανοιχτή επικοινωνία / μέσω μπλοκ SEND / RECEIVE / μέγιστο | 64 | |
| Ποσότητα δεδομένων | ||
| ● ως δεδομένα χρήστη ανά σύνδεση ISO / για ανοιχτή επικοινωνία / μέσω των πλήκτρων SEND / RECEIVE / maximum | 8 Kibyte | |
| ● ως δεδομένα χρήστη ανά ISO σε σύνδεση TCP / για ανοιχτή επικοινωνία / μέσω μπλοκ SEND / RECEIVE / maximum | 8 Kibyte | |
| ● ως δεδομένα χρήστη ανά σύνδεση TCP / για ανοιχτή επικοινωνία / μέσω μπλοκ SEND / RECEIVE / maximum | 8 Kibyte | |
| ● ως δεδομένα χρήστη ανά σύνδεση UDP / για ανοιχτή επικοινωνία IE / μέσω μπλοκ SEND / RECEIVE / maximum | 2 Kibyte | |
| Αριθμός πιθανών συνδέσεων / για ανοιχτή επικοινωνία | ||
| ● μέσω μπλοκ T / μέγιστο | 64 | |
| Ποσότητα δεδομένων | ||
| ● ως δεδομένα χρήστη ανά ISO σε σύνδεση TCP / για ανοιχτή επικοινωνία / μέσω μπλοκ T / μέγιστο | 1452 byte | |
| Δεδομένα απόδοσης / επικοινωνία S7 | ||
| Αριθμός πιθανών συνδέσεων / για επικοινωνία S7 | ||
| ● μέγιστο | 128 | |
| ● με συνδέσεις PG / μέγιστο | 2 | |
| ● Σημείωση | όταν χρησιμοποιείτε περισσότερες CPU | |
| Δεδομένα απόδοσης / λειτουργία πολλαπλών πρωτοκόλλων | ||
| Αριθμός ενεργών συνδέσεων / με λειτουργία πολλαπλών πρωτοκόλλων | 128 | |
| Δεδομένα απόδοσης / επικοινωνία PROFINET / ως PN IO-Controller | ||
| Λειτουργία προϊόντος / Ελεγκτής PROFINET IO | Ναί | |
| Αριθμός συσκευών PN IO / στον ελεγκτή PROFINET IO / χρησιμοποιήσιμο / σύνολο | 128 | |
| Αριθμός συσκευών PN IO IRT / στον ελεγκτή PROFINET IO / χρησιμοποιήσιμο | 64 | |
| Αριθμός εξωτερικών γραμμών PN IO / με PROFINET / ανά ράφι | 4 | |
| Ποσότητα δεδομένων | ||
| ● ως δεδομένα χρήστη για μεταβλητές εισόδου / ως ελεγκτή / μέγιστο PROFINET IO | 4 Kibyte | |
| ● ως δεδομένα χρήστη για μεταβλητές εισόδου / ως ελεγκτή / μέγιστο PROFINET IO | 4 Kibyte | |
| ● ως δεδομένα χρήστη για μεταβλητές εισόδου ανά συσκευή PN IO / ως ελεγκτής / μέγιστο PROFINET IO | 1433 byte | |
| ● ως δεδομένα χρήστη για μεταβλητές εξόδου ανά συσκευή PN IO / ως ελεγκτή / μέγιστο PROFINET IO | 1433 byte | |
| ● ως δεδομένα χρήστη για μεταβλητές εισόδου ανά συσκευή PN IO / για κάθε υπομονάδα ως ελεγκτή / μέγιστο PROFINET IO | 240 byte | |
| ● ως δεδομένα χρήστη για μεταβλητές εξόδου ανά συσκευή PN IO / για κάθε υπομονάδα ως ελεγκτή / μέγιστο PROFINET IO | 240 byte | |
| Λειτουργία προϊόντος / Υποστήριξη MIB | Ναί | |
| Το πρωτόκολλο / υποστηρίζεται | ||
| ● SNMP v1 | Ναί | |
| ● DCP | Ναί | |
| ● LLDP | Ναί | |
| Λογισμικό διαμόρφωσης | ||
| ● απαιτείται | ΒΗΜΑ 7 V5.5 SP3 ή υψηλότερη / STEP 7 Επαγγελματική V12 (Portal TIA) ή υψηλότερη | |
