| Τύποι: | SIMATIC ΚΜΕ 417-4 | εφαρμογή: | Βιομηχανική αυτοματοποίηση |
|---|---|---|---|
| Firmware έκδοση: | V5.3 | τύπος μνήμης: | RAM |
| Κατάσταση: | νέος και αρχικός | Χρόνος: | Χρηματιστήριο |
| Επισημαίνω: | μονάδα οπτικής σύνδεσης,κεντρική μονάδα επεξεργασίας |
||

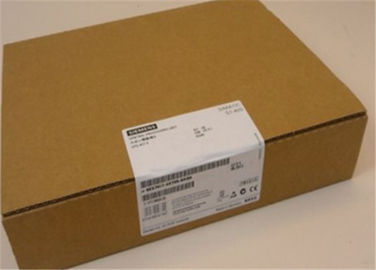

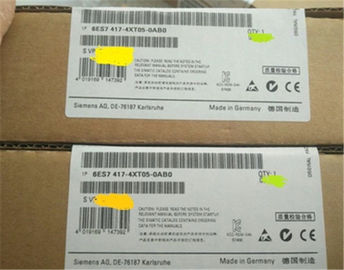

CPU 6ES7417-4XT05-0AB0 S7-400 Κεντρική μονάδα επεξεργασίας Προϊόντα βιομηχανικού αυτοματισμού
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Το CPU 417-4 είναι ο ισχυρότερος επεξεργαστής SIMATIC S7-400. Οι ενσωματωμένες διεπαφές PROFIBUS DP επιτρέπουν την άμεση σύνδεση με το fieldbus PROFIBUS DP ως master ή slave.
Δύο επιπλέον συστήματα master DP μπορούν να συνδεθούν μέσω των υπομονάδων διασύνδεσης IF 964-DP.
Σημείωση :
Μόνο η μονάδα διασύνδεσης 6ES7 964-2AA0 4 -0AB0 μπορεί να χρησιμοποιηθεί.
Αριθμός άρθρου | 6ES7417-4XT07-0AB0 | |
|---|---|---|
CPU 417-4, 32 MB, 4 INTERFACES | ||
| Γενικές πληροφορίες | ||
| Ονομασία τύπου προϊόντος | CPU 417-4 | |
| HW λειτουργική κατάσταση | 01 | |
| Έκδοση υλικολογισμικού | V7.0 | |
| Μηχανική με | ||
| ΒΗΜΑ 7 V5.4 ή υψηλότερη με HSP 261 | |
| CiR - Διαμόρφωση σε RUN | ||
| Χρόνος συγχρονισμού CiR, βασικό φορτίο | 60 ms | |
| Χρόνος συγχρονισμού CiR, χρόνος ανά byte εισόδου / εξόδου | 7 μs | |
| Τάση τροφοδοσίας | ||
| Ονομαστική τιμή (DC) | ||
| Οχι; Τροφοδοσία ρεύματος μέσω τροφοδοσίας συστήματος | |
| Ρεύμα εισόδου | ||
| από το δίαυλο βάσης 5 V DC, τύπος. | 1.3 Α | |
| από το δίαυλο βάσης 5 V DC, μέγ. | 1.6 Α | |
| από το δίαυλο οπίσθιου επιπέδου 24 V DC, μέγ. | 600 mA; 150 mA ανά διασύνδεση DP | |
| από διεπαφή 5 V DC, μέγ. | 90 mA. Σε κάθε διασύνδεση DP | |
| Απώλεια ισχύος | ||
| Απώλεια ισχύος, τύπος. | 6.5 W | |
| Απώλεια ισχύος, μέγ. | 8 W | |
| Μνήμη | ||
| Τύπος μνήμης | ΕΜΒΟΛΟ | |
| Μνήμη εργασίας | ||
| 32 Mbyte | |
| 16 Mbyte | |
| 16 Mbyte | |
| Οχι | |
| Φόρτωση μνήμης | ||
| Ναί; με κάρτα μνήμης (FLASH) | |
| 64 Mbyte | |
| 1 Mbyte | |
| Ναί; με κάρτα μνήμης (RAM) | |
| 64 Mbyte | |
| Αντιγράφων ασφαλείας | ||
| Ναί | |
| Ναί; όλα τα δεδομένα | |
| Οχι | |
| Μπαταρία | ||
| Εφεδρική μπαταρία | ||
| 225 μΑ. έως 40 ° C | |
| 1 275 μΑ | |
| Ανατρέξτε στο εγχειρίδιο αναφοράς, δεδομένα μονάδας, Κεφάλαιο 3.3 | |
| 5 V DC έως 15 V DC | |
| Χρόνοι επεξεργασίας CPU | ||
| για λειτουργίες bit, πληκτρολογήστε. | 7,5 ns | |
| για λειτουργίες λέξεων, πληκτρολογήστε. | 7,5 ns | |
| για αριθμητική σταθερού σημείου, τύπος. | 7,5 ns | |
| για αριθμητική με κυμαινόμενο σημείο, τύπος. | 15 ns | |
| Μπλοκ CPU | ||
| DB | ||
| 16 000; Εύρος αριθμών: 1 έως 16000 | |
| 64 kbyte | |
| FB | ||
| 8 000; Εύρος αριθμών: 0 έως 7999 | |
| 64 kbyte | |
| FC | ||
| 8 000; Εύρος αριθμών: 0 έως 7999 | |
| 64 kbyte | |
| OB | ||
| ανατρέξτε στη λίστα οδηγιών | |
| 64 kbyte | |
| 1. OB 1 | |
| 8; OB 10-17 | |
| 4; OB 20-23 | |
| 9; OB 30-38 (μικρός κύκλος που μπορεί να ρυθμιστεί = 500 μs) | |
| 8; OB 40-47 | |
| 3; OB 55-57 | |
| 4; OB 61-64 | |
| 1. OB 60 | |
| 1. OB 90 | |
| 3; OB 100-102 | |
| 9; OB 80-88 | |
| 2; OB 121, 122 | |
| Βάθος τοποθέτησης | ||
| 24 | |
| 2 | |
| Μετρητές, χρονοδιακόπτες και τη συντήρησή τους | ||
| Μετρητή S7 | ||
| 2 048 | |
| Διατηρησιμότητα | ||
| Ναί | |
| 0 | |
| 2 047 | |
| Z 0 έως Ζ 7 | |
| Περιοχή μέτρησης | ||
| 0 | |
| 999 | |
| Μετρητή IEC | ||
| Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM) | |
| S7 φορές | ||
| 2 048 | |
| Διατηρησιμότητα | ||
| Ναί | |
| 0 | |
| 2 047 | |
| Κανένας χρόνος δεν είναι συγκρατημένος | |
| Εύρος χρόνου | ||
| 10 ms | |
| 9 990 s | |
| Χρονοδιακόπτης IEC | ||
| Ναί | |
| SFB | |
| Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM) | |
| Περιοχές δεδομένων και διαθεσιμότητα τους | ||
| συντηρητική περιοχή δεδομένων συνολικά | Συνολική μνήμη εργασίας και φόρτωσης (με εφεδρική μπαταρία) | |
| Σημαία | ||
| 16 kbyte; Μέγεθος περιοχής διεύθυνσης μνήμης bit | |
| Ναί | |
| MB 0 έως MB 15 | |
| 8; σε 1 byte μνήμης | |
| Τοπικά δεδομένα | ||
| 64 kbyte | |
| 32 kbyte | |
| Περιοχή διευθύνσεων | ||
| Περιοχή διεύθυνσης I / O | ||
| 16 kbyte | |
| 16 kbyte | |
| από τα οποία διανέμονται | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbyte | |
| 8 kbyte | |
| Επεξεργασία εικόνας | ||
| 16 kbyte | |
| 16 kbyte | |
| 1 024 byte | |
| 1 024 byte | |
| 244 byte | |
| Ναί | |
