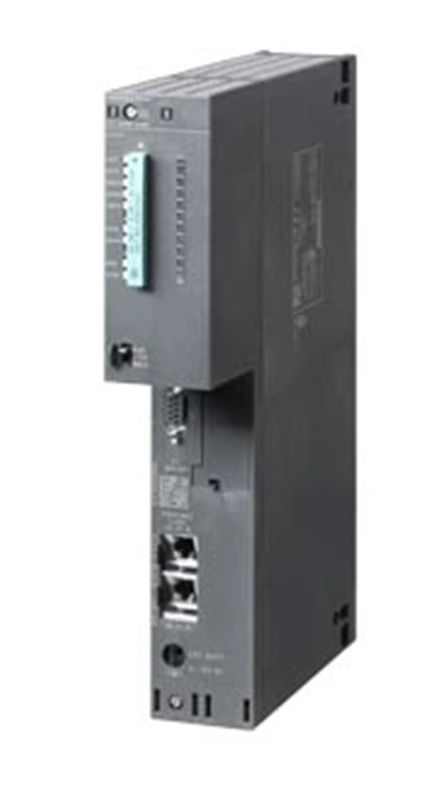

6ES7416-3XS07-0AB0 Simatic S7 400, 416 κεντρική μονάδα επεξεργασίας CPU

Μεγάλες Εικόνας : 6ES7416-3XS07-0AB0 Simatic S7 400, 416 κεντρική μονάδα επεξεργασίας CPU Καλύτερη τιμή

Λεπτομέρειες:

Τόπος καταγωγής:	Γερμανία
Πιστοποίηση:	ROHS CE
Αριθμό μοντέλου:	6ES7416-3XS07-0AB0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 η/υ
Τιμή:	consult for best discount
Συσκευασία λεπτομέρειες:	Αρχική συσκευασία
Χρόνος παράδοσης:	2-5 ημέρες
Όροι πληρωμής:	T/T, Western Union, Paypal, MoneyGram, L/C
Δυνατότητα προσφοράς:	20 pcs/μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Τύποι:	SIMATIC ΚΜΕ 416-3	HW λειτουργική θέση:	01
Firmware έκδοση:	V7.0	Συσκευασία προγραμματισμού:	STEP 7 V5.4 ή υψηλότερος με HSP 261
Απώλεια δύναμης, ανώτατη:	6.5 W	Μέγεθος DB, μέγιστο.:	kbyte 64
Επισημαίνω:	simatic wincc comfort , κεντρική μονάδα επεξεργασίας

Μονάδα επεξεργασίας SIMATIC 416 6ES7416-3XS07-0AB0 S7-400 Κεντρική μονάδα επεξεργασίας Προϊόντα βιομηχανικού αυτοματισμού

Εφαρμογή

Οι επεξεργαστές CPU 416-2, CPU 416-3 και CPU 416-3 PN / DP είναι ισχυροί επεξεργαστές SIMATIC S7-400.

Οι ενσωματωμένες διεπαφές PROFIBUS DP στις CPU 416-2 και CPU 416-3 καθιστούν δυνατή την άμεση σύνδεση με το fieldbus PROFIBUS DP ως master ή slave.

Ένα πρόσθετο σύστημα DP master μπορεί να συνδεθεί με το CPU 416-3 και CPU 416-3 PN / DP χρησιμοποιώντας τη μονάδα διασύνδεσης IF 964-DP.

Η ενσωματωμένη διεπαφή PROFINET του επεξεργαστή CPU 416-3 PN / DP εφαρμόζει τη λειτουργία του διακόπτη. Αυτό αποτελεί τη βάση για την παροχή δύο εξωτερικά προσιτών θυρών PROFINET. Εκτός από τις ιεραρχικές τοπολογίες δικτύου, αυτό επιτρέπει επίσης τη δημιουργία γραμμικών δομών στους νέους ελεγκτές S7-400.

Σημείωση:
Μόνο η μονάδα διασύνδεσης 6ES7 964-2AA0 4 -0AB0 μπορεί να χρησιμοποιηθεί.

Σχέδιο

Και οι δύο CPU είναι εξοπλισμένες με τα εξής:

Ισχυρός επεξεργαστής:
Οι επεξεργαστές επιτυγχάνουν χρόνους εκτέλεσης εντολών τόσο χαμηλό όσο 0,03 μs ανά δυαδική εντολή.
CPU 416-2: 8 MB κύρια μνήμη (εκ των οποίων 4 MB το καθένα για το πρόγραμμα και τα δεδομένα)?
CPU 416-3: 16 MB κύρια μνήμη (εκ των οποίων 8 MB το καθένα για το πρόγραμμα και τα δεδομένα)?
CPU 416-3 PN / DP: κύρια μνήμη 16 MB (εκ των οποίων 8 MB για το πρόγραμμα και τα δεδομένα).
γρήγορη κύρια μνήμη για τμήματα του προγράμματος χρήστη που σχετίζονται με την εκτέλεση.
Ευέλικτη επέκταση:
Έως 262144 ψηφιακές και 16384 αναλογικές εισόδους / εξόδους.
Διεπαφή πολλαπλών σημείων MPI:
Με το MPI είναι δυνατή η καθιέρωση απλής δικτύωσης max. 32 σταθμούς με ρυθμό μετάδοσης δεδομένων μέχρι 12 Mbps. Οι CPU μπορούν να δημιουργήσουν μέχρι και 44 συνδέσεις σε σταθμούς του διαύλου επικοινωνιών (διαύλου C) και του MPI.
Διακόπτης επιλογής τρόπου λειτουργίας:
Σχεδιασμένο ως διακόπτης εναλλαγής.
Ρυθμιστής διαγνωστικών:
Τα τελευταία 120 συμβάντα σφάλματος και διακοπής διατηρούνται σε ένα δακτυλικό απομονωτή για διαγνωστικούς σκοπούς. Ο αριθμός των καταχωρήσεων μπορεί να παραμετροποιηθεί.
Ρολόι πραγματικού χρόνου:
Η ημερομηνία και η ώρα προστίθενται στα διαγνωστικά μηνύματα της CPU.
Κάρτα μνήμης:
Για επέκταση της ενσωματωμένης μνήμης φορτίου. Οι κάρτες RAM και FEPROM (FEPROM για αποθήκευση με δυνατότητα αποθήκευσης) είναι διαθέσιμες.
Συνδυασμένη διεπαφή MPI / DP και ενσωματωμένη διεπαφή PROFIBUS DP (με CPU 416-2 και CPU 416-3):
Η κύρια διεπαφή PROFIBUS DP επιτρέπει μια κατανεμημένη διαμόρφωση αυτοματοποίησης που προσφέρει υψηλή ταχύτητα και ευκολία στη χρήση. Από την άποψη του χρήστη, τα κατανεμημένα I / O αντιμετωπίζονται ως κεντρικά I / O (ίδια διαμόρφωση, διευθυνσιοδότηση και προγραμματισμός).
Μικτή διαμόρφωση: SIMATIC S5 και SIMATIC S7 ως master PROFIBUS acc. σύμφωνα με το EN 50170.

CPU 416-3 και CPU 416-3 PN / DP περιλαμβάνουν επίσης:

1 υποδοχή μονάδας:
Χρησιμοποιώντας τη μονάδα διασύνδεσης IF 964-DP, μπορεί να συνδεθεί ένα πρόσθετο κεντρικό σύστημα PROFIBUS DP.

Η CPU 416-3 PN / DP περιλαμβάνει επιπλέον:

Διεπαφή PROFINET με 2 θύρες (διακόπτης):
- PROFINET IO, 256 συνδεδεμένες συσκευές IO
- PROFIBET CBA

Λειτουργία

Προστασία μπλοκ:
Μια έννοια κωδικού πρόσβασης προστατεύει το πρόγραμμα χρήστη από μη εξουσιοδοτημένη πρόσβαση.
Ενσωματωμένες υπηρεσίες HMI:
Ο χρήστης πρέπει μόνο να καθορίσει την προέλευση και τον προορισμό των δεδομένων με συσκευές HMI. Στη συνέχεια, τα δεδομένα μεταφέρονται κυκλικά και αυτόματα από το σύστημα.
Λειτουργίες ολοκληρωμένων επικοινωνιών:
- Επικοινωνία PG / OP
- Κοινή επικοινωνία δεδομένων
- Πρότυπη επικοινωνία S7
- Επικοινωνία S7
Ενημέρωση υλικολογισμικού με χρήση δικτύου

CPU 416-3 PN / DP επιπλέον:

Ανοικτή επικοινωνία μέσω TCP / IP, UDP και ISO-on-TCP (RFC1006)
Κατανεμημένη ευφυΐα στο Component Based Automation (CBA) στο PROFINET
Πρόσθετες επιλογές διαγνωστικού ελέγχου με ενσωματωμένο διακομιστή ιστού

Παραμετροποιήσιμα χαρακτηριστικά

Το εργαλείο STEP 7 "Hardware Configuration" μπορεί να χρησιμοποιηθεί για τον προγραμματισμό των ιδιοτήτων και της απόκρισης του S7-400, συμπεριλαμβανομένων των CPU, π.χ.

Διεπαφή πολλαπλών σημείων MPI:
- Ορισμός διευθύνσεων σταθμών.
- Συμπεριφορά εκκίνησης / κύκλου
- Καθορισμός του μέγιστου χρόνου κύκλου και φορτίου επικοινωνίας
Διεύθυνση διεύθυνσης:
Αντιμετώπιση ενοτήτων εισόδων / εξόδων.
Συντηρητικά εύρη:
Ορισμός του αριθμού των μνημών ανάστροφης μνήμης, μετρητών, χρονοδιακόπτες, μπλοκ δεδομένων και μνήμες ρολογιού.
Μέγεθος της εικόνας διαδικασίας, τοπικά δεδομένα.
Μήκος διαχωριστικού διαγνωστικού
Επίπεδο προστασίας:
Ορισμός της άδειας πρόσβασης για το πρόγραμμα και τα δεδομένα
Διάγνωση συστήματος:
Ορισμός του χειρισμού και του εύρους των διαγνωστικών μηνυμάτων
Προσωρινές διακοπές:
Καθορισμός περιοδικότητας

Τεχνικές προδιαγραφές

Αριθμός άρθρου	6ES7416-2XP07-0AB0	6ES7416-3XS07-0AB0	6ES7416-3ES07-0AB0
	CPU 416-2, MPI, PROFIBUS, 8 MB	CPU 416-3, 16 MB, 3 INTERFACES	CPU416-3 PN / DP, 16 MB, 3 ΔΙΑΣΥΝΔΕΣΕΙΣ
Γενικές πληροφορίες
Ονομασία τύπου προϊόντος	CPU 416-2	CPU 416-3	CPU 416-3 PN / DP
HW λειτουργική κατάσταση	01	01	01
Έκδοση υλικολογισμικού	V7.0	V7.0	V7.0
Μηχανική με
● Πακέτο προγραμματισμού	ΒΗΜΑ 7 V5.4 ή υψηλότερη με HSP 261	ΒΗΜΑ 7 V5.4 ή υψηλότερη με HSP 261	ΒΗΜΑ 7 V5.5 ή υψηλότερη με HSP 262
CiR - Διαμόρφωση σε RUN
Χρόνος συγχρονισμού CiR, βασικό φορτίο	100 ms	100 ms	100 ms
Χρόνος συγχρονισμού CiR, χρόνος ανά byte εισόδου / εξόδου	10 μs	10 μs	10 μs
Τάση τροφοδοσίας
Ονομαστική τιμή (DC)
● 24 V DC	Οχι; Τροφοδοσία ρεύματος μέσω τροφοδοσίας συστήματος	Οχι; Τροφοδοσία ρεύματος μέσω τροφοδοσίας συστήματος	Οχι; Τροφοδοσία ρεύματος μέσω τροφοδοσίας συστήματος
Ρεύμα εισόδου
από το δίαυλο βάσης 5 V DC, τύπος.	0,9 Α	1.1 Α	1.3 Α
από το δίαυλο βάσης 5 V DC, μέγ.	1.1 Α	1.3 Α	1.6 Α
από το δίαυλο οπίσθιου επιπέδου 24 V DC, μέγ.	300 mA; 150 mA ανά διασύνδεση DP	450 mA. 150 mA ανά διασύνδεση DP	300 mA; 150 mA ανά διασύνδεση DP
από διεπαφή 5 V DC, μέγ.	90 mA. Σε κάθε διασύνδεση DP	90 mA. Σε κάθε διασύνδεση DP	90 mA. Σε κάθε διασύνδεση DP
Απώλεια ισχύος
Απώλεια ισχύος, τύπος.	4,5 W	5.5 W	6.5 W
Απώλεια ισχύος, μέγ.	5.5 W	6.5 W	8 W
Μνήμη
Τύπος μνήμης	ΕΜΒΟΛΟ	ΕΜΒΟΛΟ	ΕΜΒΟΛΟ
Μνήμη εργασίας
● ενσωματωμένο	8 Mbyte	16 Mbyte	16 Mbyte
● ενσωματωμένο (για πρόγραμμα)	4 Mbyte	8 Mbyte	8 Mbyte
● ενσωματωμένο (για δεδομένα)	4 Mbyte	8 Mbyte	8 Mbyte
● επεκτάσιμη	Οχι	Οχι	Οχι
Φόρτωση μνήμης
● επεκτάσιμη FEPROM	Ναί; με κάρτα μνήμης (FLASH)	Ναί; με κάρτα μνήμης (FLASH)	Ναί; με κάρτα μνήμης (FLASH)
● επεκτάσιμη FEPROM, μέγ.	64 Mbyte	64 Mbyte	64 Mbyte
● ενσωματωμένη μνήμη RAM, μέγ.	1 Mbyte	1 Mbyte	1 Mbyte
● επεκτάσιμη μνήμη RAM	Ναί; με κάρτα μνήμης (RAM)	Ναί; με κάρτα μνήμης (RAM)	Ναί; με κάρτα μνήμης (RAM)
● επεκτάσιμη μνήμη RAM, μέγ.	64 Mbyte	64 Mbyte	64 Mbyte
Αντιγράφων ασφαλείας
● παρόντες	Ναί	Ναί	Ναί
● με μπαταρία	Ναί; όλα τα δεδομένα	Ναί; όλα τα δεδομένα	Ναί; όλα τα δεδομένα
● χωρίς μπαταρία	Οχι	Οχι	Οχι
Μπαταρία
Εφεδρική μπαταρία
● Εφεδρικό ρεύμα, τύπος.	180 μΑ; έως 40 ° C	180 μΑ; έως 40 ° C	180 μΑ; έως 40 ° C
● Εφεδρικό ρεύμα, μέγ.	850 μΑ	850 μΑ	850 μΑ
● Χρόνος δημιουργίας αντιγράφων ασφαλείας, μέγ.	Εξετάστηκαν στο εγχειρίδιο δεδομένων των δομοστοιχείων με τις δευτερεύουσες συνθήκες και τους παράγοντες επιρροής	Εξετάστηκαν στο εγχειρίδιο δεδομένων των δομοστοιχείων με τις δευτερεύουσες συνθήκες και τους παράγοντες επιρροής	Εξετάστηκαν στο εγχειρίδιο δεδομένων των δομοστοιχείων με τις δευτερεύουσες συνθήκες και τους παράγοντες επιρροής
● Τροφοδοσία εξωτερικής τάσης εφεδρείας στη CPU	5 V DC έως 15 V DC	5 V DC έως 15 V DC	5 V DC έως 15 V DC
Χρόνοι επεξεργασίας CPU
για λειτουργίες bit, πληκτρολογήστε.	12,5 ns	12,5 ns	12,5 ns
για λειτουργίες λέξεων, πληκτρολογήστε.	12,5 ns	12,5 ns	12,5 ns
για αριθμητική σταθερού σημείου, τύπος.	12,5 ns	12,5 ns	12,5 ns
για αριθμητική με κυμαινόμενο σημείο, τύπος.	25 ns	25 ns	25 ns
Μπλοκ CPU
DB
● Αριθμός, μέγ.	10 000; Εύρος αριθμών: 1 έως 16000	10 000; Εύρος αριθμών: 1 έως 16000	10 000; Εύρος αριθμών: 1 έως 16000
● Μέγεθος, μέγ.	64 kbyte	64 kbyte	64 kbyte
FB
● Αριθμός, μέγ.	5 000; Εύρος αριθμών: 0 έως 7999	5 000; Εύρος αριθμών: 0 έως 7999	5 000; Εύρος αριθμών: 0 έως 7999
● Μέγεθος, μέγ.	64 kbyte	64 kbyte	64 kbyte
FC
● Αριθμός, μέγ.	5 000; Εύρος αριθμών: 0 έως 7999	5 000; Εύρος αριθμών: 0 έως 7999	5 000; Εύρος αριθμών: 0 έως 7999
● Μέγεθος, μέγ.	64 kbyte	64 kbyte	64 kbyte
OB
● Αριθμός, μέγ.	ανατρέξτε στη λίστα οδηγιών	ανατρέξτε στη λίστα οδηγιών	ανατρέξτε στη λίστα οδηγιών
● Μέγεθος, μέγ.	64 kbyte	64 kbyte	64 kbyte
● Αριθμός OBs ελεύθερου κύκλου	1. OB 1	1. OB 1	1. OB 1
● Αριθμός συναγερμών OB	8; OB 10-17	8; OB 10-17	8; OB 10-17
● Αριθμός OBs συναγερμού καθυστέρησης	4; OB 20-23	4; OB 20-23	4; OB 20-23
● Αριθμός κυκλικών OBs διακοπής	9; OB 30-38 (μικρός κύκλος που μπορεί να ρυθμιστεί = 500 μs)	9; OB 30-38 (μικρός κύκλος που μπορεί να ρυθμιστεί = 500 μs)	9; OB 30-38 (μικρός κύκλος που μπορεί να ρυθμιστεί = 500 μs)
● Αριθμός επεξεργαστών συναγερμού διεργασίας	8; OB 40-47	8; OB 40-47	8; OB 40-47
● Αριθμός OBs συναγερμού DPV1	3; OB 55-57	3; OB 55-57	3; OB 55-57
● Αριθμός ισοϋψωδών λειτουργιών OB	4; OB 61-64	4; OB 61-64	4; OB 61-64
● Αριθμός ΟΠ πολλαπλών μεταδόσεων	1. OB 60	1. OB 60	1. OB 60
● Αριθμός OBs παρασκηνίου	1. OB 90	1. OB 90	1. OB 90
● Αριθμός αρχικών OBs	3; OB 100-102	3; OB 100-102	3; OB 100-102
● Αριθμός ασύγχρονων OBs σφάλματος	9; OB 80-88	9; OB 80-88	9; OB 80-88
● Αριθμός σύγχρονων σφαλμάτων OB	2; OB 121, 122	2; OB 121, 122	2; OB 121, 122
Βάθος τοποθέτησης
● ανά τάξη προτεραιότητας	24	24	24
● επιπλέον σε ένα σφάλμα OB	2	2	2
Μετρητές, χρονοδιακόπτες και τη συντήρησή τους
Μετρητή S7
● Αριθμός	2 048	2 048	2 048
Διατηρησιμότητα
- ρυθμιζόμενο	Ναί	Ναί	Ναί
- κατώτερο όριο	0	0	0
- ανώτερο όριο	2 047	2 047	2 047
- προκαθορισμένη	Z 0 έως Ζ 7	Z 0 έως Ζ 7	Z 0 έως Ζ 7
Περιοχή μέτρησης
- κατώτερο όριο	0	0	0
- ανώτερο όριο	999	999	999
Μετρητή IEC
● Αριθμός	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)
S7 φορές
● Αριθμός	2 048	2 048	2 048
Διατηρησιμότητα
- ρυθμιζόμενο	Ναί	Ναί	Ναί
- κατώτερο όριο	0	0	0
- ανώτερο όριο	2 047	2 047	2 047
- προκαθορισμένη	Κανένας χρόνος δεν είναι συγκρατημένος	Κανένας χρόνος δεν είναι συγκρατημένος	Κανένας χρόνος δεν είναι συγκρατημένος
Εύρος χρόνου
- κατώτερο όριο	10 ms	10 ms	10 ms
- ανώτερο όριο	9 990 s	9 990 s	9 990 s
Χρονοδιακόπτης IEC
● παρόντες	Ναί	Ναί	Ναί
● Πληκτρολογήστε	SFB	SFB	SFB
● Αριθμός	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)	Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM)
