Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Σειρά: | Συνδετήρας λεωφορείων 6ES7972-0BA 0BB | εφαρμογή: | Βιομηχανική επικοινωνία |
|---|---|---|---|
| Κατάσταση: | Αρχικά νέα μέρη | Χρόνος: | Σε Απόθεμα |
| Θερμοκρασία αποθήκευσης: | -40 έως +70 °C | Εγγύηση: | 12 Μήνες |
| Επισημαίνω: | σύνδεσμος profibus,καλώδιο επικοινωνίας plc |
||

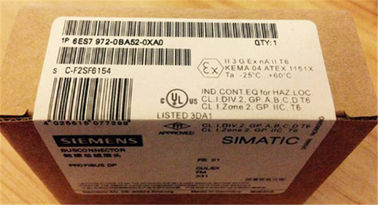

6ES7 972-0BA52 0BB42 Καλώδια και συνδέσεις PLC Simatic PLC Συνδετήρας ET200
Εφαρμογή
Οι υποδοχές διαύλου RS485 για το PROFIBUS χρησιμοποιούνται για τη σύνδεση ενός κόμβου PROFIBUS ή ενός στοιχείου δικτύου PROFIBUS στο καλώδιο διαύλου για το PROFIBUS.
Λειτουργία
Ο σύνδεσμος του διαύλου συνδέεται απευθείας στη διασύνδεση PROFIBUS (υποδοχή Sub-D 9 ακίδων) του σταθμού PROFIBUS ή του στοιχείου δικτύου PROFIBUS.
Το καλώδιο εισερχόμενου και εξερχόμενου PROFIBUS συνδέεται στο φις με 4 ακροδέκτες.
Μέσω ενός εύκολα προσβάσιμου διακόπτη, ο οποίος είναι ορατός από έξω, ο τερματιστής γραμμής που είναι ενσωματωμένος στη φίσα του διαύλου μπορεί να συνδεθεί (όχι στην περίπτωση του 6ES7 972-0BA30-0XA0). Σε αυτή τη διαδικασία, τα καλώδια εισόδου και εξόδου στο διανομέα είναι διαχωρισμένα (λειτουργία διαχωρισμού).
Αυτό πρέπει να γίνεται και στα δύο άκρα ενός τμήματος PROFIBUS.
Αριθμός άρθρου | 6ES7972-0BB42-0XA0 | 6ES7972-0BA30-0XA0 | 6ES7972-0BA52-0XA0 | |
|---|---|---|---|---|
| Καταλληλότητα χρήσης | Για τη σύνδεση κόμβων PROFIBUS με το καλώδιο διαύλου PROFIBUS | Για τη σύνδεση κόμβων PROFIBUS με το καλώδιο διαύλου PROFIBUS | Για τη σύνδεση κόμβων PROFIBUS με το καλώδιο διαύλου PROFIBUS | |
| Ποσοστό μετάδοσης | ||||
| Ποσοστό μεταφοράς με το PROFIBUS DP | 9,6 kbit / s ... 12 Mbit / s | 9,6 kbit / s ... 1,5 Mbit / s | 9,6 kbit / s ... 12 Mbit / s | |
| Διεπαφές | ||||
| Αριθμός ηλεκτρικών συνδέσεων | ||||
| 2 | 2 | 2 | |
| 1 | 1 | 1 | |
| Τύπος ηλεκτρικής σύνδεσης | ||||
| Βίδα | Ενσωματωμένες επαφές μετατόπισης μόνωσης για καλώδια εγκατάστασης PB FC 2 πυρήνων | Ενσωματωμένες επαφές μετατόπισης μόνωσης για καλώδια εγκατάστασης PB FC 2 πυρήνων | |
| Υποδοχή Sub-D 9 ακίδων | Υποδοχή Sub-D 9 ακίδων | Υποδοχή Sub-D 9 ακίδων | |
| Τύπος ηλεκτρικής σύνδεσης FastConnect | Οχι | Ναί | Ναί | |
| Μηχανολογικά δεδομένα | ||||
| Σχεδίαση αντιστάσεως τερματισμού | Ενσωματωμένος συνδυασμός αντιστάσεων που μπορεί να επιλεγεί με διακόπτη ολίσθησης | καμία ενσωματωμένη αντίσταση τερματισμού | Ενσωματωμένος συνδυασμός αντιστάσεων που μπορεί να επιλεγεί με διακόπτη ολίσθησης | |
| Υλικό του περιβλήματος | πλαστική ύλη | πλαστική ύλη | πλαστική ύλη | |
| Σχεδιασμός μηχανισμού ασφάλισης | Βίδα | Βίδα | ||
| Σχεδιασμός, διαστάσεις και βάρος | ||||
| Τύπος εξόδου καλωδίου | Έξοδος καλωδίου 35 βαθμών | Έξοδος καλωδίου 30 βαθμών | Έξοδος καλωδίου 90 βαθμών | |
| Πλάτος | 15,8 mm | 15 mm | 15,8 mm | |
| Υψος | 54 mm | 57,6 mm | 59 mm | |
| Βάθος | 39,5 mm | 39,5 mm | 35,6 mm | |
| Καθαρό βάρος | 67 g | 46 g | 10 g | |
| Επιτρεπόμενες συνθήκες περιβάλλοντος | ||||
| Θερμοκρασία περιβάλλοντος | ||||
| -25 ... +60 ° C | -25 ... +60 ° C | ||
| -40 ... +70 ° C | -40 ... +70 ° C | -40 ... +70 ° C | |
| -40 ... +70 ° C | -40 ... +70 ° C | -40 ... +70 ° C | |
| Κατηγορία προστασίας IP | IP20 | IP20 | IP20 | |
| Ιδιότητες προϊόντος, λειτουργίες, γενικά εξαρτήματα | ||||
| Χαρακτηριστικό του προϊόντος | ||||
| Ναί | Ναί | Ναί | |
| Συνιστώσα προϊόντος | ||||
| Ναί | Οχι | Οχι | |
| Ναί | Ναί | Ναί | |
| Πρότυπα, προδιαγραφές, εγκρίσεις | ||||
| Πιστοποιητικό καταλληλότητας | ||||
| Ναί | Ναί | Ναί | |
| Ναί | Ναί | Ναί | |
| Κώδικας αναφοράς | ||||
| XF | XF | XF | |
