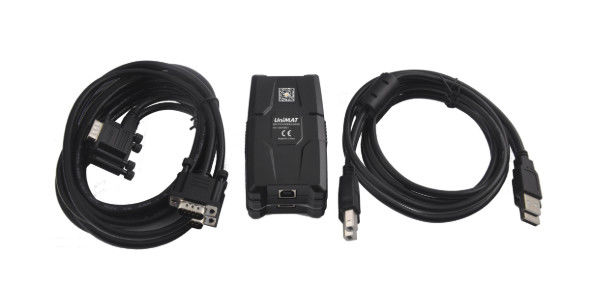

S7-400 PLC καλώδιο επικοινωνίας, αδιάβροχο καλώδιο προγραμματισμού PLC

• 10 διαφορετικές CPU για το S7-400
• 4 CPU για S7-400H και S7-400F / FH
• 3 επεξεργαστές ασφαλούς αποτυχίας για S7-400F
• Βαθμισμένη απόδοση για ένα ευρύ φάσμα διαφορετικών εφαρμογών

Πολλές CPU με διαφορετικές επιδόσεις είναι διαθέσιμες για το SIMATIC S7-400:

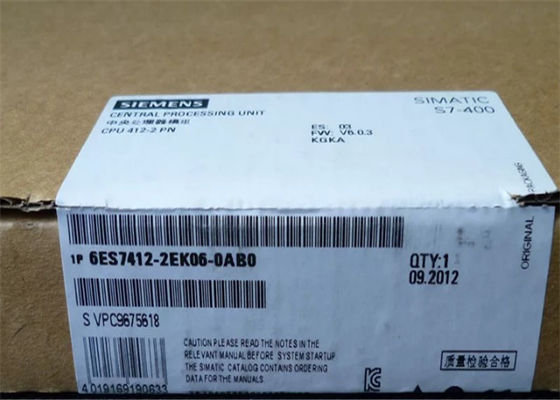

• CPU 412-1, CPU 412-2 και CPU 412-2 PN:
  Για μικρότερες εγκαταστάσεις στο μεσαίο εύρος απόδοσης.
• CPU 414-2, CPU 414-3, CPU 414-3 PN / DP:
  Για μεσαίου μεγέθους μονάδες με πρόσθετες απαιτήσεις για το πεδίο εφαρμογής του προγράμματος, την ταχύτητα επεξεργασίας και την επικοινωνία.
• CPU 416-2, CPU 416-3, CPU 416-3 PN / DP:
  Για εγκαταστάσεις με υψηλές απαιτήσεις στην περιοχή απόδοσης κορυφής.
• CPU 417-4 DP:
  Για εγκαταστάσεις με τις πιο αυστηρές απαιτήσεις στην περιοχή απόδοσης κορυφαίων.
• CPU 412-5Η, CPU 414-5Η, CPU 416-5Η και CPU 417-4Η:
  Για SIMATIC S7-400H και S7-400F / FH.
• CPU 414F-3 PN / DP, CPU 416F-2 και CPU 416F-3 PN / DP:
  Για την κατασκευή ενός αυτοματοποιημένου συστήματος ασφαλείας για εγκαταστάσεις με αυξημένες απαιτήσεις ασφαλείας.

Όλες οι CPU έχουν ένα πλαστικό περίβλημα στο οποίο τα στοιχεία ελέγχου και οθόνης είναι ενσωματωμένα με τον ίδιο τρόπο για όλες τις CPU. Πανομοιότυπα στοιχεία έχουν πανομοιότυπες λειτουργίες.

Στο μπροστινό μέρος υπάρχουν:

• LEDs:
  Για ένδειξη κατάστασης και σφάλματος.
• Διακόπτες μεταγωγής:
  Για την επιλογή των τρόπων λειτουργίας.
• Υποδοχή για κάρτα μνήμης (επέκταση της μνήμης φορτίου).
• Συνδυασμένη διεπαφή MPI / DP.
• Ενσωματωμένη διεπαφή PROFIBUS DP (όχι CPU 412-1).
• Υποδοχή τροφοδοσίας μπαταρίας:
  Για εξωτερική τροφοδοσία της τάσης εφεδρείας της μπαταρίας.

Όλες οι CPU εκτός από το επίπεδο εισόδου CPU 412-1 και CPU 412-2 PN έχουν:

• Διεπαφή PROFIBUS DP:
  Για διασύνδεση με κατανεμημένες εισόδους / εξόδους. Ανάλογα με τη διαμόρφωση, μπορεί ακόμη και να χρησιμοποιηθεί για επικοινωνία με ένα OP ή μια συσκευή προγραμματισμού / υπολογιστή.

Επιπλέον, οι CPU 412-2 PN, CPU 414-3 PN / DP, CPU 414F-3 PN / DP, CPU 416-3 PN / DP και CPU 416F-3 PN / DP προσφέρουν επιλογές σύνδεσης PROFINET. Κάθε μία από αυτές τις μονάδες διαθέτει διεπαφή PROFINET με 2 θύρες (διακόπτης).

Οι CPU κορυφαίων λειτουργιών έχουν επίσης:

• Εφεδρικές υποδοχές για μονάδες διασύνδεσης PROFIBUS DP:
  Για τη σύνδεση περαιτέρω DP γραμμών.

Διαφορετικά, οι CPU διαφέρουν μόνο σε σχέση με την δομή της ποσότητας τους, π.χ. RAM, εύρος διευθύνσεων, αριθμός φορτωτικών μπλοκ και χρόνος εκτέλεσης.

Έννοια μνήμης

Όλες οι επεξεργαστές του S7-400 διαθέτουν δύο τύπους μνήμης. Αυτή η υποδιαίρεση της μνήμης εργασίας αυξάνει την απόδοση κατά 100%. Όπου ένας τυπικός επεξεργαστής έχει πρόσβαση στη μνήμη RAM τουλάχιστον δύο φορές, ο ειδικός επεξεργαστής S7-400 αποκτά πρόσβαση στη μνήμη κωδικών και στη μνήμη δεδομένων ταυτόχρονα σε έναν κύκλο. Υπάρχουν επίσης ξεχωριστοί κώδικες και λεωφορεία δεδομένων για το σκοπό αυτό. Το μέγεθος της μνήμης εργασίας καθορίζεται από την κατάλληλη CPU που έχει επιλεγεί από το φάσμα CPU λεπτής διαβάθμισης.

Για τα μικρά και μεσαία προγράμματα, επαρκεί η ενσωματωμένη μνήμη φορτίου (RAM). Για μεγαλύτερα προγράμματα, η μνήμη φορτίου μπορεί να αυξηθεί εισάγοντας κάρτες μνήμης. Οι κάρτες μνήμης flash plug-in είναι διαθέσιμες για την αποθήκευση χωρίς να απαιτείται μπαταρία.

Αποκλεισμός κρυπτογράφησης

Οι λειτουργίες (FCs) και οι λειτουργικές μονάδες (FBs) μπορούν να αποθηκευτούν στην CPU σε κρυπτογραφημένη μορφή για να προστατεύσουν την τεχνογνωσία της εφαρμογής.
