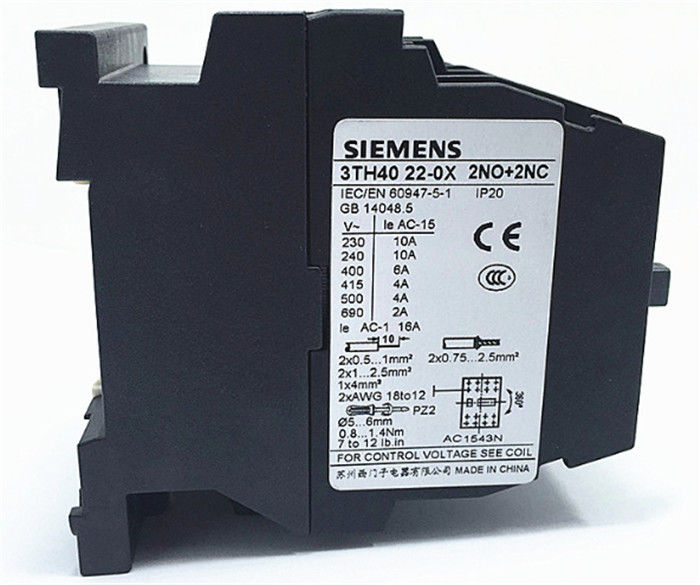

Ρελέ καθυστέρησης 3 ωρών / 8 πόλων 10 διακόπτης ρελέ επαφών πόλων

Τα ρελέ 3Θ42 και 3Θ43 είναι κατάλληλα για χρήση σε οποιοδήποτε κλίμα. Είναι ασφαλείς σύμφωνα με το IEC 60529.

Σημείωση:

Τα ρελέ επαφών 3TH42 και 3TH43 χαρακτηρίζονται από θετική λειτουργία σύμφωνα με το πρότυπο IEC 60947-5-1, Ed. 3.1.

Ονομασίες ακροδεκτών σύμφωνα με το πρότυπο EN 50011

Όσον αφορά τους τερματικούς τους χαρακτηρισμούς, τους αριθμούς αναγνώρισης και τα γράμματα αναγνώρισης, τα ρελέ επαφών 3TH42 και 3TH43 συμμορφώνονται με το πρότυπο EN 50011 για ειδικές επαφές ρελέ.

Επαφή αξιοπιστίας

Υψηλή σταθερότητα επαφής σε χαμηλές τάσεις και ρεύματα ως αποτέλεσμα επαφής διπλής θραύσης, κατάλληλη για κυκλώματα στερεάς κατάστασης με ρεύματα ≥ 1 mA σε τάση ≥ 17 V.

Καταστολή υπερτάσεων

Τα ρελέ επαφών 3Θ42 και 3Θ43 μπορούν να εξοπλιστούν με στοιχεία RC, βαρίστορ, δίοδοι ή συναρμολόγους διόδου (συνδυασμός διόδου και διόδου Zener) για την απόσβεση των ανοδικών τάσεων. Οι απαγωγείς υπερτάσεων μπορούν να συνδεθούν απευθείας στο πηνίο,

Σημείωση:

Οι χρόνοι καθυστέρησης OFF των επαφών NO και οι χρόνοι καθυστέρησης ON των επαφών NC αυξάνονται εάν οι πηνία του επαφέα εξασθενίζουν έναντι των κορυφών τάσης (διόδους καταστολής 6x έως 10x, συναρμολόγηση διόδων 2 έως 6x, varistor +2 έως 5 ms).

Βάση

Σημείωση:

Με ρελέ επαφών 3TH4 με λειτουργία AC, υπέρταση 1.1 x U _s , θερμοκρασία περιβάλλοντος ≥ 45 ° C και περίοδος 100% ON όλων των επαφών, πρέπει να τηρείται ελάχιστη απόσταση 5 mm μεταξύ των επαφών στην περίπτωση πλευράς δίπλα στην τοποθέτηση.
