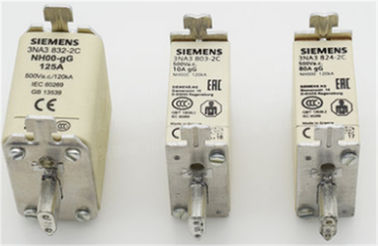

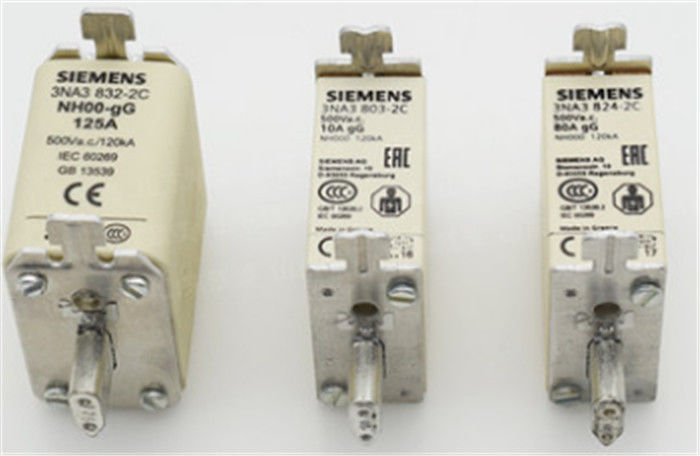

3NA Ασφάλεια ηλεκτρικών ασφαλειών για καλώδιο 3NA3801 LV HRC Link

Οι ασφάλειες LV HRC χρησιμοποιούνται για συστήματα εγκατάστασης σε μη οικιστικά, εμπορικά και βιομηχανικά κτίρια, καθώς και στους ηλεκτρικούς πίνακες εταιρειών παροχής ηλεκτρικής ενέργειας. Προστατεύουν επομένως τα απαραίτητα κατασκευαστικά μέρη και εγκαταστάσεις.

Οι ασφάλειες LV HRC είναι συστήματα ασφαλείας σχεδιασμένα για λειτουργία από ειδικευμένο προσωπικό. Δεν υπάρχουν κατασκευαστικές απαιτήσεις για μη εναλλαξιμότητα της ονομαστικής προστασίας ρεύματος και αφής.

Τα εξαρτήματα και ο βοηθητικός εξοπλισμός σχεδιάζονται κατά τρόπο ώστε να εξασφαλίζεται η ασφαλής αντικατάσταση των ασφαλειών LV HRC ή η απομόνωση των συστημάτων.

Οι συνδέσεις ασφαλειών LV HRC είναι διαθέσιμες στα μεγέθη 000, 00, 0, 1, 2, 3, 4 και 4α.

Οι συνδέσεις ασφαλειών LV HRC διατίθενται στις ακόλουθες λειτουργικές κατηγορίες:

• gG για προστασία καλωδίων και γραμμών
• aM για την προστασία βραχυκυκλώματος των συσκευών μεταγωγής σε κυκλώματα κινητήρα
• gR ή aR για την προστασία των ημιαγωγών ισχύος
• gS: Η νέα λειτουργική κλάση gS συνδυάζει προστασία καλωδίων και γραμμών με προστασία ημιαγωγών.

Οι συνδέσεις ασφαλειών LV HRC χρησιμοποιούνται κυρίως σε βάσεις ασφαλειών LV HRC, αποζεύκτες ασφαλειών LV HRC, λωρίδες ασφαλείας LV HRC καθώς και σε αποζεύκτες ασφαλειοδιακόπτες in-line LV HRC.

Οι ανιχνευτές σήματος LV HRC χρησιμοποιούνται για την απομακρυσμένη ένδειξη ότι έχουν ενεργοποιηθεί οι συνδέσεις ασφάλειας LV HRC. Υπάρχουν τρεις διαφορετικές λύσεις:

• 3NX1 021 ανιχνευτές σήματος με σύνδεση ανιχνευτή σήματος 3:
  Οι ανιχνευτές σήματος LV HRC με ανιχνευτή σήματος υποστηρίζουν την παρακολούθηση των συνδέσεων ασφαλειών LV HRC με μη μονωμένα ωτία λαβής μεγέθους 000 έως 4 σε 10 Α ή περισσότερο. Η σύνδεση του ανιχνευτή σήματος συνδέεται παράλληλα με τη σύνδεση ασφαλειών LV HRC. Σε περίπτωση βλάβης, οι συνδέσεις ασφαλειών LV HRC απελευθερώνονται ταυτόχρονα με το σύνδεσμο σηματοδότησης ασφαλειών LV HRC. Ο πείρος ενεργοποίησης ενεργοποιεί έναν πλωτό μικροδιακόπτη
• Έλεγχος σήματος 3NX1 024:
  Η κορυφή του ανιχνευτή σήματος μπορεί να χρησιμοποιηθεί με συνδέσεις ασφαλειών LV HRC μεγέθους 000, 00, 1 και 2, οι οποίες είναι εξοπλισμένες με μη μονωμένα ωτία λαβής και έχουν εμπρόσθιο δείκτη ή συναγερμό συνδυασμού. Είναι απλά συνδεδεμένο στις λαβές πιασίματος
• 5TT3 170 μόνιτορ ασφαλειών:
  Αν ενεργοποιηθεί μια ασφάλεια, η εμπρόσθια ενδεικτική λυχνία ανοίγει και ενεργοποιεί έναν πλωτό μικροδιακόπτη. Η λύση αυτή δεν πρέπει να χρησιμοποιείται για φυτά που σχετίζονται με την ασφάλεια. Για το σκοπό αυτό, συνιστούμε τις ηλεκτρονικές οθόνες ασφαλείας.

• Καθαρή και ορατή σύνδεση αγωγού που μπορεί εύκολα να ελεγχθεί όταν χρησιμοποιείτε τους διακόπτες MINIZED D02. Αυτό διευκολύνει την είσοδο καλωδίου και εξοικονομεί χρόνο.
• Τοποθέτηση διανομέων με ασφαλειοδιακόπτες MINI-D01 D01 με τριφασικό συρματόσχοινο, που μπορεί να κοπεί σε μήκος. Δοκιμάστηκε και δοκιμάστηκε.
• Μονόφλεξη τοποθέτησης ζυγών στη βάση ασφαλειών NEOZED.
• Καθαρή και ορατή σύνδεση αγωγού που μπορεί εύκολα να ελεγχθεί κατά τη χρήση της βάσης άνεσης NEOZED D02. Αυτό διευκολύνει την είσοδο καλωδίου και εξοικονομεί χρόνο.
• Τοποθέτηση σε πύργο των βάσεων ασφαλειών NEOZED κατασκευασμένων από χυτό πλαστικό σε τριφασικό ζυγό με βύσμα πιρουνιού, το οποίο μπορεί να κοπεί σε μήκος. Συχνά χρησιμοποιούμενο.
• Τοποθέτηση σε πυξίδα των πυροσβεστικών βάσεων NEOZED από κεραμικά σε τριφασικό ζυγό με βύσμα πιρουνιού, το οποίο μπορεί να κοπεί σε μήκος. Η πιο κοινή εφαρμογή.
• Ομοιόμορφη λύση για όλα τα μεγέθη - οι ανιχνευτές σήματος δείχνουν αξιόπιστα ότι η ασφάλεια έχει ενεργοποιηθεί. Οι αποσυνδεδεμένες ασφάλειες βρίσκονται γρήγορα. Αυτό εξοικονομεί χρόνο και αυξάνει τη διαθεσιμότητα των εγκαταστάσεων.
• Ο κορυφαίος ανιχνευτής σήματος LV HRC είναι μια οικονομικά αποδοτική λύση για την παρακολούθηση των συνδέσμων ασφαλείας LV HRC μεγέθους 000, 00, 1 και 2.
• Η επαργυρωμένη επαφή Lyra παρέχει μια μεγάλη περιοχή επαφής για τον πείρο του συνδέσμου ασφάλειας LV HRC. Αυτό βελτιώνει τη μετάδοση θερμότητας και μειώνει τη θερμοκρασία. Επίσης, ελαχιστοποιεί τη γήρανση του συνδέσμου ασφαλειών στο μέγιστο εύρος φορτίου, ιδιαίτερα όταν χρησιμοποιούνται ασφαλειές ημιαγωγών SITOR.
• Η μεγάλη περιοχή επαφής διευκολύνει επίσης την αντικατάσταση των συνδέσμων ασφαλείας LV HRC.
• Η ροδέλα ελατηρίου που τεντώνει την επαφή είναι γαλβανισμένη μηχανικά. Αυτό θα αποτρέψει την ευθραυστότητα του υδρογόνου. Η επαφή είναι ανθεκτική στη γήρανση και δεν θα υπάρχει επικίνδυνη ανόπτηση των επαφών, η οποία βελτιώνει σημαντικά την ασφάλεια λειτουργίας.
