| Τύποι: | SIMATIC S7-300, ΚΜΕ 314 | Μνήμη εργασίας: | 128 KB |
|---|---|---|---|
| Τροφοδοσία: | 24 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β | Απώλεια δύναμης: | 4 W |
| Μνήμη φορτίων: | Σύνδεση (MMC), μέγιστο 8 M-byte | Επαναλάβετε το ποσοστό, ελάχιστο.: | 1 s |
| Επισημαίνω: | μονάδα οπτικής σύνδεσης,κεντρική μονάδα επεξεργασίας |
||

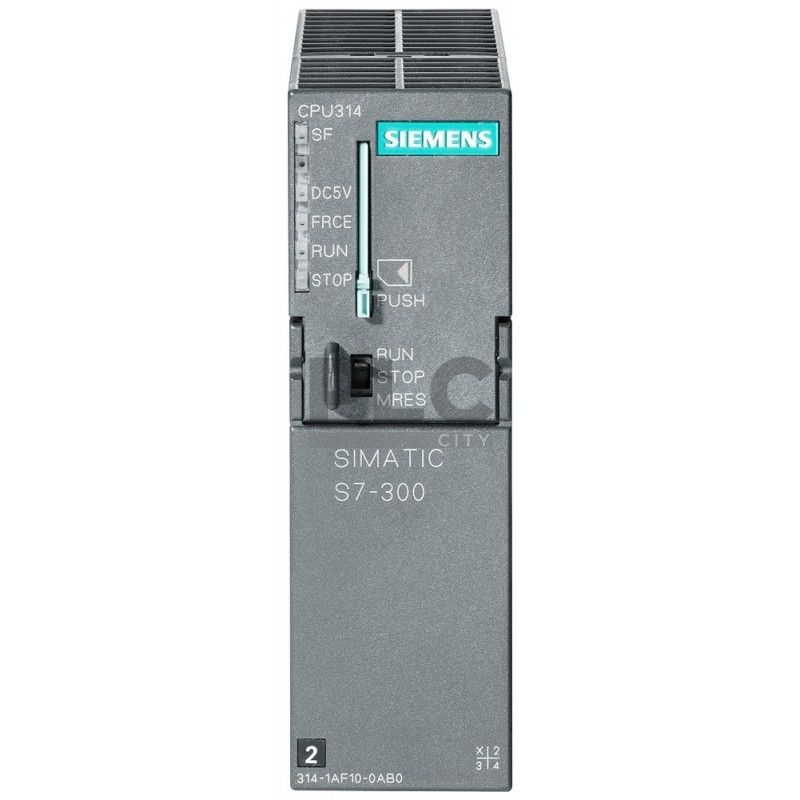

CPU 314 6ES7314-1AG14-0AB0 Ελεγκτές PLC Κεντρική μονάδα επεξεργασίας S7-300
Εφαρμογή
Η CPU 314 είναι η CPU για εγκαταστάσεις με υψηλές απαιτήσεις όσον αφορά την ισχύ επεξεργασίας και τον χρόνο αντίδρασης. Με τη μνήμη εργασίας της, αυτή η CPU είναι επίσης κατάλληλη για εφαρμογές μεσαίου μεγέθους.
Λειτουργία
Αριθμός άρθρου | 6ES7314-1AG14-0AB0 | |
|---|---|---|
CPU314, 128 KB | ||
| Γενικές πληροφορίες | ||
| HW λειτουργική κατάσταση | 01 | |
| Έκδοση υλικολογισμικού | V3.3 | |
| Μηχανική με | ||
| ΒΗΜΑ 7 V5.5 + SP1 ή υψηλότερη ή STEP 7 V5.2 + SP1 ή υψηλότερη με HSP 218 | |
| Τάση τροφοδοσίας | ||
| Ονομαστική τιμή (DC) | ||
| Ναί | |
| επιτρεπτό εύρος, κατώτατο όριο (DC) | 19,2 V | |
| επιτρεπτό εύρος, ανώτατο όριο (DC) | 28,8 V | |
| εξωτερική προστασία για γραμμές τροφοδοσίας (σύσταση) | 2 A min. | |
| Ρύθμιση του δικτύου | ||
| 5 ms | |
| 1 s | |
| Ρεύμα εισόδου | ||
| Τρέχουσα κατανάλωση (ονομαστική αξία) | 650 mA | |
| Τρέχουσα κατανάλωση (σε λειτουργία χωρίς φορτίο), τύπος. | 140 mA | |
| Ενεργοποίηση ρεύματος, τύπος. | 3,5 A | |
| Είμαι | 1 A² · s | |
| Απώλεια ισχύος | ||
| Απώλεια ισχύος, τύπος. | 4 W | |
| Μνήμη | ||
| Μνήμη εργασίας | ||
| 128 kbyte | |
| Οχι | |
| 64 kbyte | |
| Φόρτωση μνήμης | ||
| Ναί | |
| 8 Mbyte | |
| 10 έτη | |
| Αντιγράφων ασφαλείας | ||
| Ναί; Εγγυημένη από την MMC (χωρίς συντήρηση) | |
| Ναί; Πρόγραμμα και δεδομένα | |
| Χρόνοι επεξεργασίας CPU | ||
| για λειτουργίες bit, πληκτρολογήστε. | 0,06 μs | |
| για λειτουργίες λέξεων, πληκτρολογήστε. | 0,12 μs | |
| για αριθμητική σταθερού σημείου, τύπος. | 0.16 μs | |
| για αριθμητική με κυμαινόμενο σημείο, τύπος. | 0,59 μs | |
| Μπλοκ CPU | ||
| Αριθμός μπλοκ (σύνολο) | 1 024; (DBs, FCs, FBs). ο μέγιστος αριθμός μπλοκ που μπορούν να φορτωθούν μπορεί να μειωθεί από το MMC που χρησιμοποιείται. | |
| DB | ||
| 1 024; Εύρος αριθμών: 1 έως 16000 | |
| 64 kbyte | |
| FB | ||
| 1 024; Εύρος αριθμών: 0 έως 7999 | |
| 64 kbyte | |
| FC | ||
| 1 024; Εύρος αριθμών: 0 έως 7999 | |
| 64 kbyte | |
| OB | ||
| ανατρέξτε στη λίστα οδηγιών | |
| 64 kbyte | |
| 1. OB 1 | |
| 1. OB 10 | |
| 2; OB 20, 21 | |
| 4; ΟΒ 32, 33, 34, 35 | |
| 1. OB 40 | |
| 1. OB 100 | |
| 4; ΟΒ 80, 82, 85, 87 | |
| 2; OB 121, 122 | |
| Βάθος τοποθέτησης | ||
| 16 | |
| 4 | |
| Μετρητές, χρονοδιακόπτες και τη συντήρησή τους | ||
| Μετρητή S7 | ||
| 256 | |
| Διατηρησιμότητα | ||
| Ναί | |
| 0 | |
| 255 | |
| Z 0 έως Ζ 7 | |
| Περιοχή μέτρησης | ||
| 0 | |
| 999 | |
| Μετρητή IEC | ||
| Ναί | |
| SFB | |
| Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM) | |
| S7 φορές | ||
| 256 | |
| Διατηρησιμότητα | ||
| Ναί | |
| 0 | |
| 255 | |
| Χωρίς συγκράτηση | |
| Εύρος χρόνου | ||
| 10 ms | |
| 9 990 s | |
| Χρονοδιακόπτης IEC | ||
| Ναί | |
| SFB | |
| Απεριόριστο (περιορισμένο μόνο από την ικανότητα RAM) | |
