| Τύποι: | SIMATIC S7-300, ΚΜΕ 315 PN/DP | Μνήμη εργασίας: | 384 KB |
|---|---|---|---|
| Firmware έκδοση: | V3.2 | Interface Τύπος: | PROFINET |
| Φυσική διεπαφών: | ethernet rj45 | Εξουσιοδότηση: | 12 Μήνες |
| Επισημαίνω: | μονάδα οπτικής σύνδεσης,κεντρική μονάδα επεξεργασίας |
||

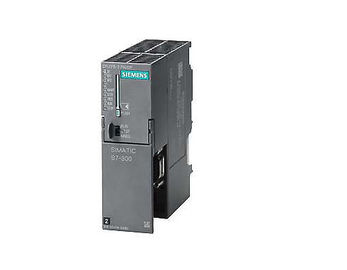

CPU 315 6ES7315-2EH14-0AB0 S7-300 Κεντρική μονάδα επεξεργασίας Βιομηχανικοί αυτοματισμοί αυτοματισμού
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Εφαρμογή
Το CPU 315-2 PN / DP είναι CPU με μνήμη προγράμματος μέσου μεγέθους. Χρησιμοποιείται σε μονάδες που περιέχουν διανεμημένες δομές αυτοματοποίησης εκτός από μια κεντρική I / O. Μπορεί να εφαρμοστεί ως ελεγκτής PROFINET IO και ως τυπική κύρια μονάδα PROFIBUS DP στο SIMATIC S7-300. Ο CPU 315-2 PN / DP μπορεί επίσης να χρησιμοποιηθεί ως διανεμημένη ευφυΐα (υποτελής μονάδα PROFIBUS DP ή συσκευή PROFINET I).
Το CPU 315-2 PN / DP είναι μια ιδανική πλατφόρμα για απλές τεχνολογικές εφαρμογές που υλοποιούνται από το λογισμικό, όπως:
Μια εκτεταμένη διάγνωση της διαδικασίας είναι δυνατή με τη χρήση του SIMATIC S7-PDIAG.
Οι ενσωματωμένες επιλογές επικοινωνίας της CPU επιτρέπουν την υλοποίηση δικτυακών λύσεων αυτοματισμού χωρίς πρόσθετα εξαρτήματα.
Σχέδιο
Το CPU 315-2 PN / DP είναι εξοπλισμένο με τα εξής:
| SIMATIC S7-300 CPU 315-2 PN / DP, κεντρική μονάδα επεξεργασίας με μνήμη εργασίας 384 KB, 1η διασύνδεση MPI / DP 12 Mbit / s, 2η διεπαφή Ethernet PROFINET, με διακόπτη 2 θυρών, απαιτείται κάρτα μνήμης Micro | ||
| Γενικές πληροφορίες | ||
| HW λειτουργική κατάσταση | 01 | |
| Έκδοση υλικολογισμικού | V3.2 | |
| Μηχανική με | ||
| ● Πακέτο προγραμματισμού | ΒΗΜΑ 7 V5.5 ή νεότερη έκδοση | |
| Τάση τροφοδοσίας | ||
| Ονομαστική τιμή (DC) | ||
| ● 24 V DC | Ναί | |
| επιτρεπτό εύρος, κατώτατο όριο (DC) | 20,4 V | |
| επιτρεπτό εύρος, ανώτατο όριο (DC) | 28,8 V | |
| εξωτερική προστασία για γραμμές τροφοδοσίας (σύσταση) | 2 A min. | |
| Ρύθμιση του δικτύου | ||
| ● Σφάλμα δικτύου / τάσης αποθηκευμένου ενεργειακού χρόνου | 5 ms | |
| ● Ποσοστό επανάληψης, ελάχ. | 1 s | |
| Ρεύμα εισόδου | ||
| Τρέχουσα κατανάλωση (ονομαστική αξία) | 750 mA | |
| Τρέχουσα κατανάλωση (σε λειτουργία χωρίς φορτίο), τύπος. | 150 mA | |
| Ενεργοποίηση ρεύματος, τύπος. | 4 Α | |
| Είμαι | 1 A² · s | |
| Απώλεια ισχύος | ||
| Απώλεια ισχύος, τύπος. | 4.65 W | |
| Μνήμη | ||
| Μνήμη εργασίας | ||
| ● ενσωματωμένο | 384 kbyte | |
| ● επεκτάσιμη | Οχι | |
| ● Μέγεθος της προσωρινής μνήμης για τα μπλοκ δεδομένων | 128 kbyte | |
| Φόρτωση μνήμης | ||
| ● Plug-in (MMC) | Ναί | |
| ● Plug-in (MMC), μέγ. | 8 Mbyte | |
| ● Διαχείριση δεδομένων σε MMC (μετά τον τελευταίο προγραμματισμό), min. | 10 έτη | |
| Αντιγράφων ασφαλείας | ||
| ● παρόντες | Ναί; Εγγυημένη από την MMC (χωρίς συντήρηση) | |
| ● χωρίς μπαταρία | Ναί; Πρόγραμμα και δεδομένα | |
| Χρόνοι επεξεργασίας CPU | ||
| για λειτουργίες bit, πληκτρολογήστε. | 0,05 μs | |
| για λειτουργίες λέξεων, πληκτρολογήστε. | 0,09 μs | |
| για αριθμητική σταθερού σημείου, τύπος. | 0,12 μs | |
| για αριθμητική με κυμαινόμενο σημείο, τύπος. | 0,45 μs | |
| Μπλοκ CPU | ||
| Αριθμός μπλοκ (σύνολο) | 1 024; (DBs, FCs, FBs). ο μέγιστος αριθμός μπλοκ που μπορούν να φορτωθούν μπορεί να μειωθεί από το MMC που χρησιμοποιείται. | |
| DB | ||
| ● Αριθμός, μέγ. | 1 024; Εύρος αριθμών: 1 έως 16000 | |
| ● Μέγεθος, μέγ. | 64 kbyte | |
| FB | ||
| ● Αριθμός, μέγ. | 1 024; Εύρος αριθμών: 0 έως 7999 | |
| ● Μέγεθος, μέγ. | 64 kbyte | |
| FC | ||
| ● Αριθμός, μέγ. | 1 024; Εύρος αριθμών: 0 έως 7999 | |
| ● Μέγεθος, μέγ. | 64 kbyte | |
